位置开关的型号和主要技术参数

时间:2014-11-12 09:22来源:www.eadianqi.com 编辑:自动控制网
(1)LX系列限位开关的型号含义为: (2)限位开关的主要技术参数见 下表 LX19和JLXK1系列限位开关的主要技术参数见 下表。 表 LX19和JLXK1系列限位开关的主要技术参数 型号 额定电压/V 额定电流/A 结构形式 触头对数 工作行程 超行程 常开 常闭 LXl9K 交流38

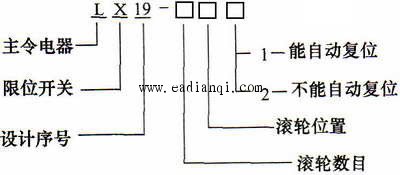

(1)LX系列限位开关的型号含义为:
(2)限位开关的主要技术参数见 下表
LX19和JLXK1系列限位开关的主要技术参数见 下表。
表 LX19和JLXK1系列限位开关的主要技术参数

型号 额定电压/V 额定电流/A 结构形式 触头对数 工作行程 超行程
常开 常闭
LXl9K 交流380 本文来自www.eadianqi.com
直流220
5 元件 1 1 3mm 1mm
LXl9-001 无滚轮,仅用传动杆,能自复位 1 1 <4 mm >3mm
LXKl9-111 单轮,滚轮装在传动杆内侧,能自动复位 1 1 ~30o ~20o
LXl9-121 单轮,滚轮装在传动杆外侧,能自动复位 1 1 ~30o ~20o
LXl9-131 单轮,滚轮装在传动杆凹槽内 1 1 ~30o ~20o
LXl9-212 双轮,滚轮装在U形传动杆内侧,不能自动复位 1 1 ~30o ~15o
LXl9-222 双轮,滚轮装在U形传动杆外侧,不能自动复位 1 1 ~30o ~15o
LXl9-232 双轮,滚轮装在U形传动杆内外侧各一,不能自动复位 1 1 ~30o ~15o
JLXK1-111   自动控制网www.eadianqi.com版权所有
交流500

5
单轮防护式 1 1 12~15o ≤30o
JLXK1-211 双轮防护式 1 1 ~45o ≤45o
JLXK1-311 直动防护式 1 1 1 ~3mm 2 ~4mm
JLXK1-411 直动滚轮防护式 1 1 1 ~3mm 2 ~4mm
