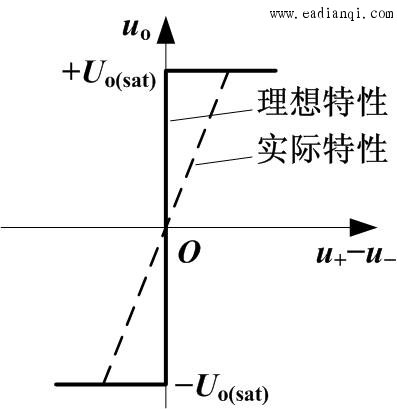

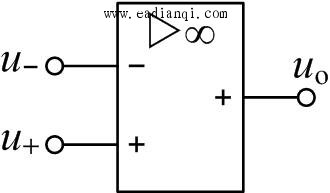

（1） 理想运算放大器的主要条件 自动控制网www.eadianqi.com版权所有 开环电压增益Au0→∞；差模输入电阻Rid→∞；开环输出电阻ro→0；共模抑制比KCMRR→∞ 自动控制网www.eadianqi.com版权所有 （2） 电压传输特性 本文来自www.eadianqi.com
(a) 线性区：
由开环电压增益
由开环输入电阻
(b) 非线性区： 本文来自www.eadianqi.com
此时，不存在“虚短”现象，仍存在“虚断”现象。 本文来自www.eadianqi.com
（3）由于实际运算放大器的技术指标接近理想化条件，用理想运算放大器分析电路可使问题大大简化, 为此,后面对运算放大器的分析都是按其理想化条件进行的。 自动控制网www.eadianqi.com版权所有 |
自动控制网www.eadianqi.com版权所有
，即差模输入电压约等于零，称为“虚短”。 自动控制网www.eadianqi.com版权所有
，即输入电流约等于零，称为“虚断”。 本文来自www.eadianqi.com
