仪表及控制系统维修的一、二、三法则

时间:2018-05-21 17:36来源:www.eadianqi.com 编辑:自动控制网
仪表及控制系统维修的一、二、三法则,即一个一个回路查,对分检测效率高、三个步骤来修复,电气自动化控制网小编在本文深度解读此仪表维修法则。 1、一个一个回路查 就是说仪表在检查故障时应先理顺系统的单个回路-供电回路、测量回路、控制回路,然后有针对
仪表及控制系统维修的一、二、三法则,即“一个一个回路查,对分检测效率高、三个步骤来修复”,电气自动化控制网小编在本文深度解读此仪表维修法则。
1、一个一个回路查
就是说仪表在检查故障时应先理顺系统的单个回路-供电回路、测量回路、控制回路,然后有针对性地对某一个回路进行检查。而“一个一个回路查”这句话实际上是可延伸为一个单元、一对电线。如检查某台仪表的供电回路,可从供电箱一直检查到显示仪表,或变送器、执行器,以确定其供电及线路是否正常。检查测量回路、可从现场传感器一直检查到显示仪表、板卡、信号隔离器等,也可以从显示仪表板卡、信号隔离器等一直检查到现场传感器,以确定该检测回路是否正常。检查控制回路也可以根据故障现象,有目的针对某个单元来进行检查,或者一个单元一个单元地进行检查或排除故障。如可从调节器的输出一直检查到调节阀门,也可以从调节阀门一直检查到调节器的输出端,来确定该控制回路的输出是否正常,来确定调节阀及阀位反馈信号是否正常。
2、对分检测效率高
自动控制网www.eadianqi.com版权所有

就是说对检测、控制系统的故障检查时应使用优选法,以便快速地确定故障点。检查故障时可将被检查的系统在中点进行分割,对此点前后两部分分别进行检查。比如以温度检测系统仪表盘内的接线端子为分割点,如图1所示,可从分割点前先检查热电偶至仪表盘端子的信号是否正常,如果输入信号不正常时,还可以再进行第一次分割,以确定热电偶或温度变送器是否正常。当然,也可以先从分割点后检查接线端子至显示仪表的信号端,来判断显示仪表是否正常。控制系统以调节器为分割点,分为信号输入和信号输出两部分,分别检查调节器的输入、输出信号是否正常;也可将系统分为就地控制和DCS系统控制两部分来分别进行故障检查。

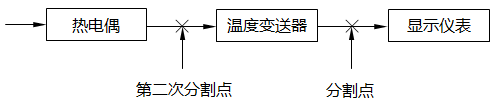

图1 温度检测系统故障检查分割点示意图
那分割点应怎样选择呢?较简单的检测、控制回路,可按上述的平分法进行。较复杂的控制系统,可以采用优选法中的0.618法(黄金分割法)进行分割,用本法可做到用较少的检查次数就可以较快地找到系统的故障点。控制系统的故障检查分割点如图2所示。把有故障的控制系统改为手动控制,观察手动控制曲线的变化,来判断系统的故障是工艺原因,还是控制系统的问题;同时也可大致判断故障的位置,是在分割点前(如变送器、安全栅),还是分割点后(如调节阀)。 自动控制网www.eadianqi.com版权所有

图2  控制系统故障检查分割点示意图
3、三个步骤来修复
就是说仪表维修工作应分为三步进行,第一步检查故障、先检查传感元件、变送器至仪表盘或板卡的输入信号,DCS至调节阀的输出信号是否正常,先判断故障发生在传感元件、变送器,调节器、调节阀或DCS哪一部分。第二步处理故障,故障点在传感元件、变送器,调节器,就对现场仪表进行修理;故障点在调节阀或DCS部分,对症进行修理最终达到排除故障。第三步投运观察,故障处理完毕投运后要观察一段时间、确认该故障不再发生。因为,有些故障是时有时无、忽好忽坏的,可能维修后已没有故障现象了,但过一段时间又会出现,因此需要观察一段时间,以确定故障已真正排除。
