仪表拆除方法和技巧

时间:2018-03-08 20:18来源:www.eadianqi.com 编辑:自动控制网
1、压力变送器、温度变送器拆除 ①关闭压力变送器根部阀和进气阀,开启放空阀,放空完毕后关闭放空阀。 ②确认控制柜至变送器电源已断开。 ③用梅花起子卸开变送器盖板,解除信号线,用绝缘胶带保护好信号线及其电缆标号。 ④用活动扳手拧除压力变送器引压管

1、压力变送器、温度变送器拆除
①关闭压力变送器根部阀和进气阀,开启放空阀,放空完毕后关闭放空阀。
②确认控制柜至变送器电源已断开。
③用梅花起子卸开变送器盖板,解除信号线,用绝缘胶带保护好信号线及其电缆标号。
④用活动扳手拧除压力变送器引压管接头,并用绝缘胶带妥善保护引压管头部。
⑤拆除变送器固定螺丝,将变送器从支架上取下来。
⑥对变送器清扫表面灰尘,用白胶布作好设备标签贴至变送器表面。
⑦做好记录后,将变送器移交给仓库保管员保管。

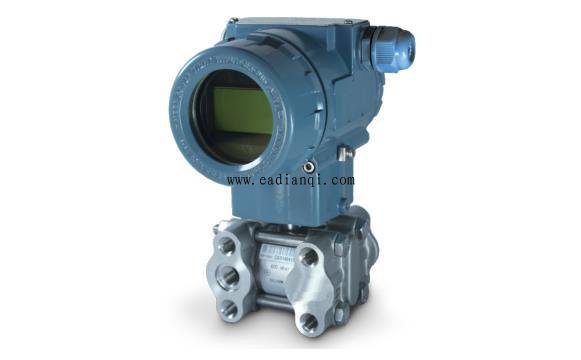

单晶硅压力变送器
2、流量计拆除
①确认管线内部无介质通过。
②确认控制柜至流量计电源已断开。
③用梅花起子卸开流量计变送器盖板,解除信号线,用绝缘胶带保护好信号线及其电缆标号。
④使用活动扳手松开流量计两端法兰的螺栓、螺母。
⑤拆卸完所有螺栓螺母后,使用吊装或者手动搬开流量计(注意:两端顶部需各留一根螺栓,待吊装设备或者人员准备齐全再拆卸,以防流量计坠落损坏)。

本文来自www.eadianqi.com


⑥拆卸完流量计后,在两端撬装管道处安装盲板及垫片(盲板提前除锈刷漆并晾干,若旧垫片未损坏,可采用旧垫片),并紧固螺栓。
⑦清除流量计表面灰尘及污物,用白胶布做好设备标签贴至流量计表面。
⑧做好记录后,将流量计移交给仓库保管员保管。
3、热电偶和热电阻拆除
①确认管线内部无介质通过,且温度适宜拆卸。
②确认控制柜至热电偶/热电阻已卸载。
③用梅花起子打开热电偶/热电阻盖,解除信号线,用绝缘胶带保护好信号线及其电缆标号。
④使用活动扳手拆卸法兰上的螺栓螺母(如果热电偶/热电阻采用倒装或侧装时,需由专人固定后再拆卸,以防坠落损毁)。
⑤拆除高温炉内的瓷管热电偶或非金属保护管热电偶,因缓慢抽出且缓慢降温,不然拆除过程就是损坏热电偶的过程。
⑥清楚热电偶/热电阻表面灰尘及污物,用白胶布做好设备标签贴至其表面。
⑦做好记录后,将热点偶/热电阻移交给仓库保管员保管。

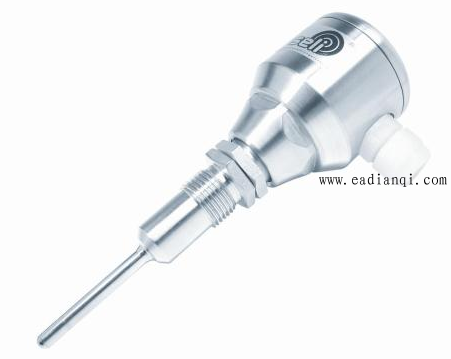

热电偶
4、气动阀门拆除
本文来自www.eadianqi.com

①确认管线内部无介质通过。
②确认控制柜至气动阀已卸载。
③断开气源阀门。
④用梅花起子打开执行机构盖,解除信号线,用绝缘胶带保护好信号线及其电缆标号。
⑤使用活动扳手松开流量计两端法兰的螺栓、螺母。
⑥拆卸完所有螺栓螺母后,使用吊装或者手动搬开气动阀(注意:两端顶部需各留一根螺栓,待吊装设备或者人员准备齐全在拆卸,以防气动阀坠落损坏)。

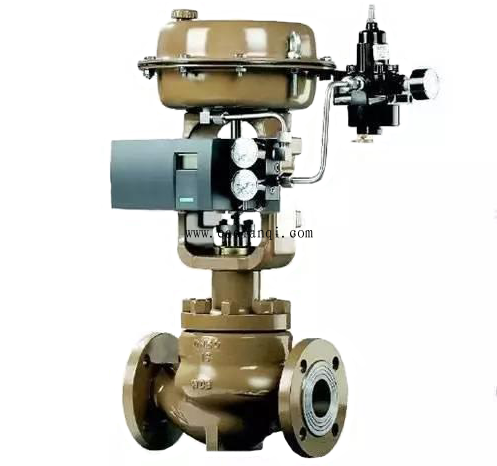

气动调节阀
5、就地仪表的拆除
①以压力表为例,关闭根部一次阀门,打开放空丝堵放空。
②待压力表压力归零后,拆除压力表(在拆除过程中采用丝接的从丝扣处分离拆除,如丝扣锈蚀严重,则在拆除前用煤油在丝扣处浸润,以便拆除,对于法兰连接的则从法兰处进行拆除)。
③拆除后清理压力表上的污物,用白胶布做好设备标签贴至其表面。
④做好记录后,将压力表移交给仓库保管员保管。
