常用国际管法兰标准的几个体系及我国管法兰标准

时间:2016-02-11 08:43来源:www.eadianqi.com 编辑:自动控制网
1、法兰连接或法兰接头,是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接,管道法兰系指管道装置中配管用的法兰,用在设备上系指设备的进出口法兰。 2、国际上管法兰标准的几个体系 1)欧洲法兰体系:德国DIN(包括苏联) a、公称压力:0.
1、法兰连接或法兰接头,是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接,管道法兰系指管道装置中配管用的法兰,用在设备上系指设备的进出口法兰。
2、国际上管法兰标准的几个体系
1)欧洲法兰体系:德国DIN(包括苏联)
a、公称压力:0.1,0.25,0.6,1.0,1.6,2.5,4.0,6.4,10.0,16.0,25.0,32.0,40.0MPa
b、公算通径:15-600mm
c、法兰的结构型式:平焊板式、平焊环松套式、卷边松套式、对焊卷边松套式、对焊环松套式、对焊式、带颈螺纹连接式、整体式及法兰盖
d、法兰密封面有:平面、凹面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面
e、苏联于1980年发布的OCT管法兰目录标准与德国DIN标准相似,不再追述
2)美洲法兰体系:美国ANSI B16.5《钢制管法兰及法兰管件》
a、公称压力:150psi(2.0MPa),300psi(5.0MPa),400psi(6.8MPa),600psi(10.0MPa),900psi(15.0MPa),1500psi(25.0MPa),2500psi(42.0MPa),
b、公算通径:6-4000mm
c、法兰的结构型式:条焊、承插焊、螺纹连接、松套、对焊及法兰盖
d、法兰密封面:凹面、凹凸面、榫槽面、金属环连接面
3)日本JIS管法兰:在石油化工装置中一般仅用于公用工程,在国际上影响较小,在国际上没有形成独立体系。

本文来自www.eadianqi.com

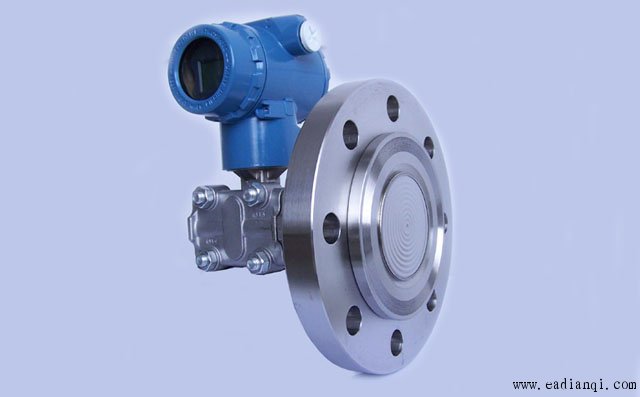

液位变送器的仪表法兰
3、我国钢制管法兰国家标准体系GB
1) 公称压力:0.25MPa-42.0MPa
a、系列1:PN1.0,PN1.6,PN2.0,PN5.0,PN10.0,PN15.0,PN25.0,PN42(主系列)
b、系列2:PN0.25,PN0.6,PN2.5,PN4.0
其中PN0.25,PN0.6,PN1.0,PN1.6,PN2.5,PN4.0共6个等级的法兰尺寸系属于以德国法兰为代表的欧洲法兰体系,其余为美国法兰为代表的美洲法兰体系;在GB标准中,从属于欧洲法兰体系的公称压力级最大的为4MPa,从属于美洲法兰体系的公称压力级最大为42MPa。
2)公称通径:10mm-4000mm
3)法兰的结构形式:
①整体法兰
②单元法兰
a、螺纹法兰
b、焊接法兰:对焊法兰、带颈平焊法兰、带颈承插焊法兰、板式平焊法兰
c、松套法兰:对焊环松套带颈法兰、对焊环松套板式法兰、平焊环松套板式法兰、板式翻过松套法兰
d、法兰盖(盲孔法兰)
4) 法兰密封面:
平面、凹面、凹凸面、榫槽面、环连接面 .
