单回路控制系统故障判断

时间:2015-11-11 21:12来源:www.eadianqi.com 编辑:自动控制网
简单控制系统又称单回路反馈控制系统,是指由一个被控对象、一个测量变送器、一个调节器和一只调节阀组成的单回路闭合控制系统。它是石油、化工等行业生产过程中最常见、应用最广泛、数量最多的控制系统。简单控制系统结构简单,投资少,易于调整和投运,能一
简单控制系统又称单回路反馈控制系统,是指由一个被控对象、一个测量变送器、一个调节器和一只调节阀组成的单回路闭合控制系统。它是石油、化工等行业生产过程中最常见、应用最广泛、数量最多的控制系统。简单控制系统结构简单,投资少,易于调整和投运,能一般生产过程的控制要求,因而应用很广泛。它尤其适用于被控对象纯滞后小,时间常数小,负荷和干扰变化比较平缓,或者对被控变量要求不太高的场合。简单控制系统常用被控变量来划分,最常见的是温度、压力、流量、液位和成分五种控制系统。

控制系统是在检测系统的基础上加上控制单元和执行单元形成一个闭合回路,不但检测系统的故障现象控制系统都承袭过来,而且控制系统自身的控制原理和控制规律,使控制系统出现故障的复杂性,远远超过相应的检测系统。

现以流量简单控制系统为例说明故障判断过程。控制系统由差压变送器、单回路PID调节器、带电气阀门定位器的气动薄膜调节阀组成。故障现象是控制系统不稳定,流量指示波动大。在处理这类故障时,应清楚控制系统的组成,了解工艺,如工艺介质,简单工艺流程,是加料流量还是出料流量,或精馏塔回流量,是液体、气体还是蒸汽。
  自动控制网www.eadianqi.com版权所有

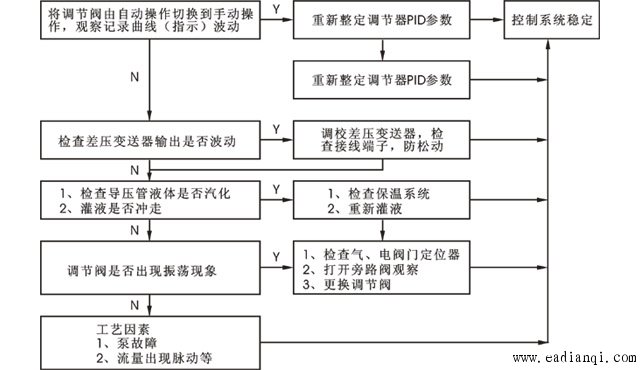

单回路控制系统故障判断流程
