仪表干扰来源

时间:2015-10-14 07:19来源:www.eadianqi.com 编辑:自动控制网

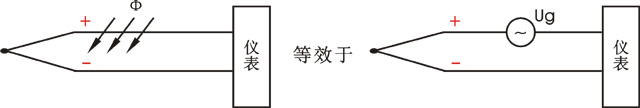

干扰产生的原因很多,干扰的引入点也变化多端。比如在化纤行业中,为了降低能耗、提高效率,经常需要使用变频器。变频器在使用时能产生较强的交流磁场,当仪表的信号线从其附近通过时。就会受到电磁干扰。这样就会在仪表的信号输入端之间出现交流干扰信号,即
干扰产生的原因很多,干扰的引入点也变化多端。比如在化纤行业中,为了降低能耗、提高效率,经常需要使用变频器。变频器在使用时能产生较强的交流磁场,当仪表的信号线从其附近通过时。就会受到电磁干扰。这样就会在仪表的信号输入端之间出现交流干扰信号,即我们常说的“横向干扰”。如图1所示。

交流磁场干扰仪表
                                        图1 交流磁场干扰仪表
当仪表的信号线在大功率交流电机等设备附近敷设时,会由于大功率交流电机等周围存在较强的交流磁场而产生横向干扰电势,该感应电势与磁场强度和导线环的面积成正比,当交变磁场与导线环平面垂直时,这个感应电势最大。我们可以通过把两根信号线绞台起来,这样减少信号线在磁场中的有效面积,达到抑制干扰的目的。 自动控制网www.eadianqi.com版权所有

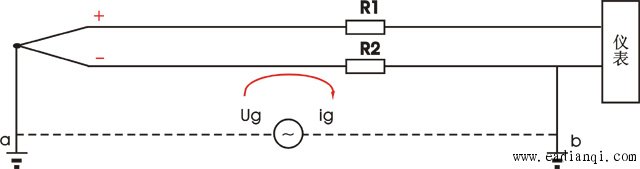

再如地电流干扰,如果仪表输入回路中有两个不同的接地点a、b,则会由于实际的大地电阻不为零。当大地中流过电流时,会在两个不同的接地点a、b间产生电位差。这个电位差会使仪表出现干扰电流ig,这个干扰电流“在信号线的线路电阻R1、R2上的电压降就会转换成端间干扰电压,如图2所示。
地电流干扰仪表
                                       图2 地电流干扰仪表
除了变频器能产生干扰外,大功率变压器,交流电机,大电流导线、雷电、电焊机、电气开关关闭瞬间放电、电源变压器产生的漏电流都可能产生干扰。
