1.步进电机的种类 本文来自www.eadianqi.com 步进电机的分类方式很多，常见的分类方式有按产生力矩的原理、按输出力矩的大小以及按定子和转子的数量进行分类等。根据不同的分类方式，可将步进电机分为多种类型，如表所示。 本文来自www.eadianqi.com 表 步进电机的分类 自动控制网www.eadianqi.com版权所有
2.步进电机的结构 自动控制网www.eadianqi.com版权所有
目前，我国使用的步进电机多为反应式步进电机。在反应式步进电机中，有轴向分相和径向分相两种，如表所述。 自动控制网www.eadianqi.com版权所有

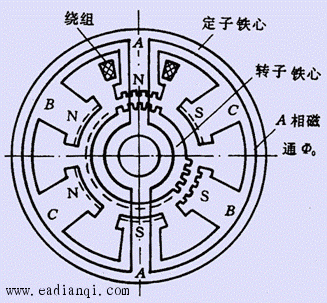

图2是一典型的单定子、径向分相、反应式伺服步进电机的结构原理图。它与普通电机一样，分为定子和转子两部分，其中定子又分为定子铁心和定子绕组。定子铁心由电工钢片叠压而成，其形状如图中所示。定子绕组是绕置在定子铁心6个均匀分布的齿上的线圈，在直径方向上相对的两个齿上的线圈串联在一起，构成一相控制绕组。图2所示的步进电机可构成三相控制绕组，故也称三相步进电机。若任一相绕组通电，便形成一组定子磁极，其方向即图中所示的NS极。在定子的每个磁极上，即定子铁心上的每个齿上又开了5个小齿，齿槽等宽，齿间夹角为9°，转子上没有绕组，只有均匀分布的40个小齿，齿槽也是等宽的，齿间夹角也是9°，与磁极上的小齿一致。此外，三相定子磁极上的小齿在空间位置上依次错开 自动控制网www.eadianqi.com版权所有
图2 单定子径向分相反应式伺服 本文来自www.eadianqi.com 步进电机结构原理图 本文来自www.eadianqi.com 除上面介绍的两种形式的反应式步进电机之外，常见的步进电机还有永磁式步进电机和永磁反应式步进电机，它们的结构虽不相同，但工作原理相同。 本文来自www.eadianqi.com |
齿距，当A相磁极上的小齿与转子上的小齿对齐时，B相磁极上的齿刚好超前(或滞后)转子齿
齿距角。
