伺服驱动系统的一般组成

时间:2015-09-17 16:55来源:www.eadianqi.com 编辑:自动控制网

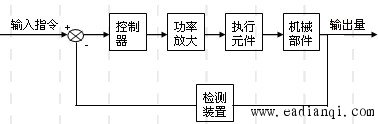

机电一体化的伺服控制系统的结构、类型繁多,但从自动控制理论的角度来分析,伺服控制系统一般包括控制器、功率放大、执行元件、机械部件等几部分。下图给出了系统组成原理框图。 1、控制器 通常是计算机或PID控制电路,主要任务是对比较元件输出的偏差信号
    机电一体化的伺服控制系统的结构、类型繁多,但从自动控制理论的角度来分析,伺服控制系统一般包括控制器、功率放大、执行元件、机械部件等几部分。下图给出了系统组成原理框图。

     1、控制器 通常是计算机或PID控制电路,主要任务是对比较元件输出的偏差信号进行变换处理,以控制执行元件按要求动作。
     2、功率放大 是将输入的指令信号与系统的反馈信号进行比较后进行功率放大。
     3、执行元件 作用是按控制信号的要求,将输入的各种形式的能量转化成机械能,驱动被控对象工作。机电一体化系统中的执行元件一般指各种电机或液压、气动伺服机构等。
     4、机械部件 是指被控制的机构或装置,是直接完成系统目的的主体。一般包括传动系统、执行装置和负载。 自动控制网www.eadianqi.com版权所有
     5、检测环节 是指能够对输出进行测量,并转换成比较环节所需要的量纲的装置。一般包括传感器和转换电路。
     在实际的伺服控制系统中,上述的每个环节在硬件特征上并不独立,可能几个环节在一个硬件中,如测速直流电机即是执行元件又是检测元件。
