顺序控制系统的结构形式

时间:2016-10-20 16:48来源:www.eadianqi.com 编辑:自动控制网
顺序控制系统的基本结构形式大致可分成三级控制:机组级控制、功能组级控制和设备级控制。控制系统分级控制示意图如图1所示。 图1 分级控制示意图 机组级控制为最高级,它在最少人工干预下,完成整套机组的启动和停止。当顺控(即顺序控制)系统接到启动指令后
顺序控制系统的基本结构形式大致可分成三级控制:机组级控制、功能组级控制和设备级控制。控制系统分级控制示意图如图1所示。
分级控制示意图

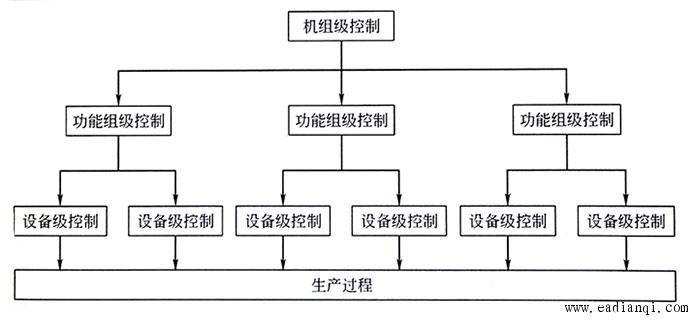

图1  分级控制示意图
机组级控制为最高级,它在最少人工干预下,完成整套机组的启动和停止。当顺控(即顺序控制)系统接到启动指令后,将机组从起始状态逐步启动到某一负荷状态。它只需在某些重要的环节设置少量断点,由运行人员决定什么时间、什么状况下确认,并按下按钮后工程序继续执行。当功能执行完毕后,发出“完成”信号反馈给主控系统,表示这一控制功能已结束。

自动控制网www.eadianqi.com版权所有



机组级控制并不等于机组启停全部实现自动控制,它需要必要的人工干预。机组级控制也叫功能组自动控制方式,而功能组手动方式也叫功能组级控制,一般指机炉协调控制系统、汽轮机自启动系统等。从管理的组织结构角度来看,它是设备控制的“最高领导”,只关心每个子组运行的结果,比如锅炉启动过程,如图2所示,首先启动给水系统,然后启动风烟系统,点火系统,燃料系统等,只要每个过程结束后,把运行结果发送给“最高领导”,“领导”据此来判断下一步要做的事情,因此“领导”都是从宏观角度出发来解决问题的,具体问题的处理它是不会关心的,当然了,每一步的处理它都会给出提示(报警),由运行人员来决定“领导”的决策方向,这样看来,最终的决定权还是由运行人员来实现的,这样做的目的是实现最大限度的安全运行及故障处理。
锅炉自启动系统示意图 自动控制网www.eadianqi.com版权所有

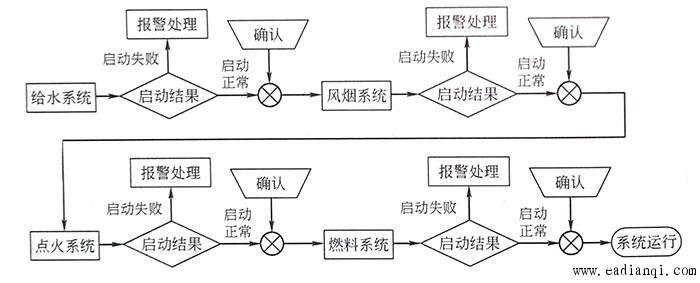

图2  锅炉自启动系统示意图


功能组级控制是“部门领导”,它是将相关联的一些设备相对集中地整合在一起,进行启动或停止控制,为了突出重点(设备的重要级别),一般以某一台重要的辅机为中心进行顺控设计。如某台引风机的功能组级顺控系统就包括了引风机及其相对应的冷却风机、风机油站和电动机油站、烟风道挡板等设备,并按预先设计好的程序,在启动或停止时,自动地完成整个启动或停止过程。又如电动泵的功能组级顺控,就包括电动泵、辅助润滑油泵、电动泵出口门、电动泵进口门和电动泵再循环截止门等的控制。

一个完整的功能组,可包含三种操作:
①功能组的启停操作和自动/手动运行转换
在用功能组级控制时,应将开关先切换到“手动”位置,然后再进行启停操作。自动功能是把控制权交给更上一级的“领导”来协调处理,配合控制系统实现智能控制 本文来自www.eadianqi.com

②“中止”(Halt)和“开放”(Release)操作
把控制方式置于“开放”状态时,可对功能组随意进行启、停操作,在这种情况下,“部门领导”可以在任意时刻直接指挥部门的任意成员。当功能组在执行启、停指令时,如果把控制方式置于“中止”状态,控制程序则停止执行,因此,中止有相当高的优先权,它可以让“部门领导”在任意时刻、任意状态下,命令该部门的任意成员停止工作,这样做也是出于对设备安全的考虑。

③当有两台以上的冗余设备时,选择某一台设备作为启动操作的“首台设备”,并有自动/手动切换开关
一般说来,当选择好“首台设备”之后,应将开关切换到“自动”位置。这样,当第一台设备启动完成之后,控制逻辑就会把第二台设备选定为“首台设备”,随时准备启动。一般情况下,生产工艺要求某些重要的参数保持稳定,为此配备了冗余设备,这台设备应该是绝对良好的,在任意时刻都能投入运行,因此,这样的设置就保障了在其他设备发生故障时,备用设备能够及时投入运行,保障系统参数的稳定。

自动控制网www.eadianqi.com版权所有



设备级控制是顺控系统的基础级,它不用功能组,而是对设备分别进行操作。它可以在计算机键盘上进行操作,通过CRT屏幕监视现场设备,也可以在BTG盘上进行遥控硬操作。这里也有一个相对高级的权利,比如某台设备处于检修状态,在系统中就可以给它挂上“检修”标志,这时,“部门领导”和“最高领导”就不能控制该设备的运行了。这很好理解,员工都生病了,再大的领导也不能把人家从医院里拉过来工作吧,因为即使来了也不能很好地完成自己的工作,反倒增添麻烦。可以看出,这个系统的各种功能的设置是管理思想的体现。
