机器人焊接工作站的组成结构图解

时间:2017-04-26 17:05来源:www.eadianqi.com 编辑:自动控制网
机器人焊接系统基 本组成: 1、 弧焊机器人 2、焊机+ 送丝机 3、焊枪及清枪装置 4、保护气体设备 5、工作台、工装夹具、变位机 6、 安全系统(围栏、光栅、自动门、门 锁等) 7、 排烟系统 1、ABB弧焊机器人简介 : 2、焊机与送丝机: 3、焊枪与清枪装置: 4
机器人焊接系统基 本组成:

  1、 弧焊机器人

自动控制网www.eadianqi.com版权所有

  2、焊机+ 送丝机

自动控制网www.eadianqi.com版权所有

  3、焊枪及清枪装置 自动控制网www.eadianqi.com版权所有

  4、保护气体设备

自动控制网www.eadianqi.com版权所有

  5、工作台、工装夹具、变位机

自动控制网www.eadianqi.com版权所有

  6、 安全系统(围栏、光栅、自动门、门 锁等)

自动控制网www.eadianqi.com版权所有

  7、 排烟系统 本文来自www.eadianqi.com

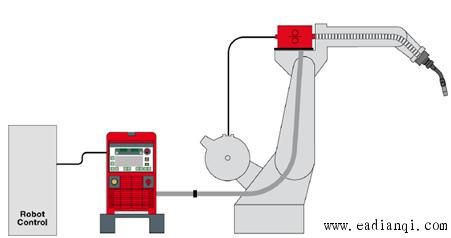

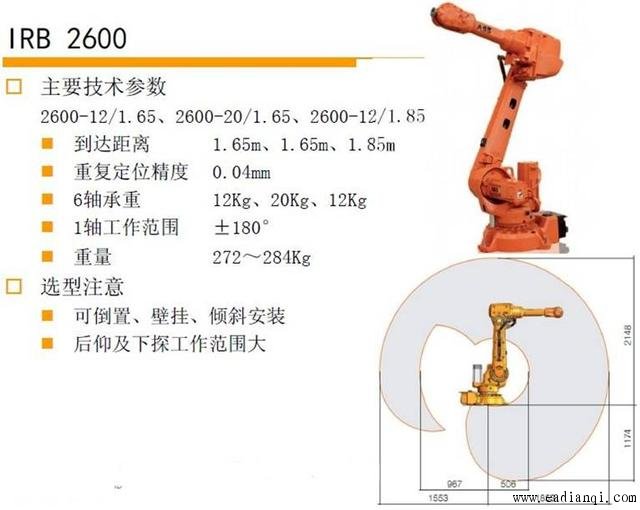

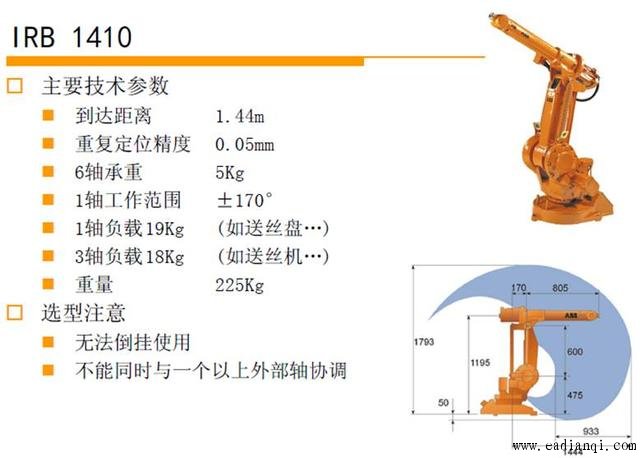

  1、ABB弧焊机器人简介 : 本文来自www.eadianqi.com

一个机器人焊接工作站有组成结构详解!
一个机器人焊接工作站有组成结构详解!

  2、焊机与送丝机: 本文来自www.eadianqi.com

一个机器人焊接工作站有组成结构详解!

  3、焊枪与清枪装置: 自动控制网www.eadianqi.com版权所有

一个机器人焊接工作站有组成结构详解!

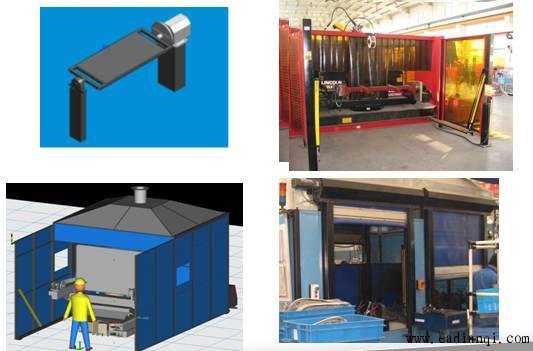

  4、工作台及安全系统: 自动控制网www.eadianqi.com版权所有

一个机器人焊接工作站有组成结构详解!

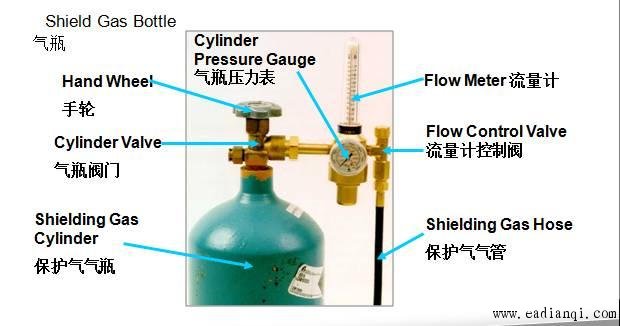

  5、保护气体及辅助设备:

本文来自www.eadianqi.com

一个机器人焊接工作站有组成结构详解!

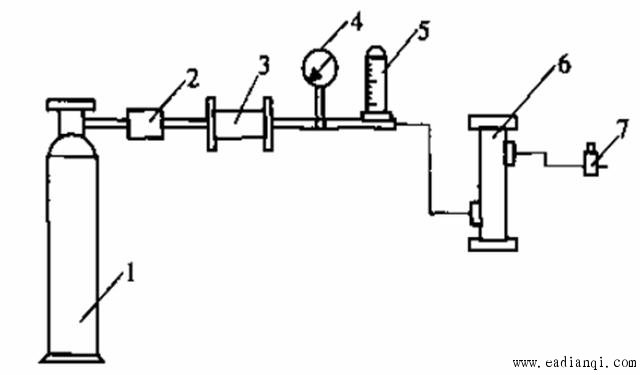

  供气系统管路 自动控制网www.eadianqi.com版权所有

  1-气源 2-预热器 3-高压干燥器 4-气体减压阀 5—气体减压阀 6低压干燥器 7—气阀 本文来自www.eadianqi.com

一个机器人焊接工作站有组成结构详解!
