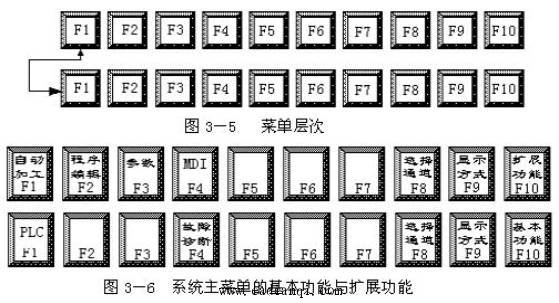

华中I型数控系统的各项功能由用户通过ＰＣ键盘选择菜单来实现（参见图3－5）。菜单采用层次结构，分级显示功能菜单。如在图3－5所示的主菜单中，当用户选择一种功能（用功能键在主菜单中选择一个菜单项）后，控制系统会显示该功能项下的子菜单，根据该级子菜单的内容选择所需的功能，系统又显示下一级子菜单，用户再根据该子菜单的内容选择该功能项下的操作功能。图中显示了各级菜单之间的联系，由图可以非常清楚地了解各级菜单的内容及其之间的关系，从而可以进行所需的操作选择。
　　其中Ｆ10键专用于返回主菜单。软体键Ｆ8、Ｆ9专用于设置通道及显示的方式、参数等，在任何画面中有效。
　　系统的主菜单如图3－6所示。其中图示第一行为主菜单基本功能，图示第二行为主菜单扩展功能，在图示第一行状态下按F10，即出现图示第二行状态。在此状态下按F10，即返回图示第一行状态。

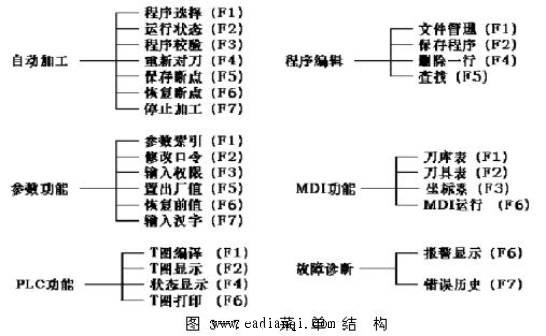

　　系统的菜单结构如图3－7 所示。 本文来自www.eadianqi.com

本文来自www.eadianqi.com

当用户进入菜单功能项后，会有相应的子菜单显示或如图3－8，用户当前所选择的功能在图3－8主画面中的“加工方式”处有相应的提示，同时在命令行的开头也会有相应的提示(见图3－8 状态显示)。
