honeywellFTE网络图文详解

时间:2017-03-12 18:29来源:www.eadianqi.com 编辑:自动控制网
FTE ( Fault TolerantEthernet )容错以太网,是霍尼韦尔过程控制系统的过程控制网络,负责联系的是控制部分和监控管理部分,是过程控制系统中十分重要的网络。 网络的硬件构成 :交换机、网线、网卡。 说明: 交换机 是 Cisco 的一对, 网线 (网线头)分

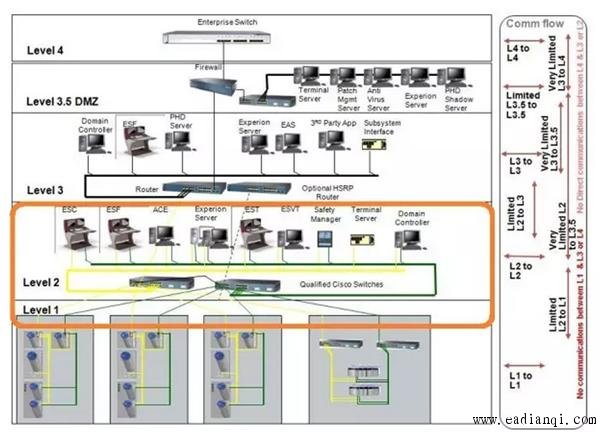

FTEFault TolerantEthernet)容错以太网,是霍尼韦尔过程控制系统的过程控制网络,负责联系的是控制部分和监控管理部分,是过程控制系统中十分重要的网络。 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

  • 网络的硬件构成:交换机、网线、网卡。 自动控制网www.eadianqi.com版权所有

说明:

本文来自www.eadianqi.com

交换机Cisco的一对,

本文来自www.eadianqi.com

网线(网线头)分成两种颜色黄色和绿色,

自动控制网www.eadianqi.com版权所有

网卡(集成或插入在各个节点中)双口或两个单口网卡。 本文来自www.eadianqi.com

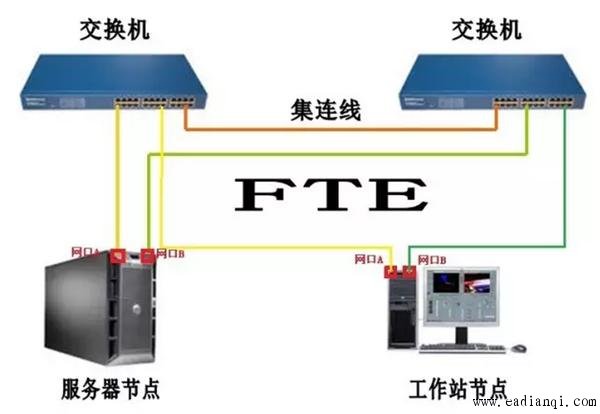

FTE网中的每个节点都有两个网口,用两根不同颜色的网线,一根黄色网线用于连接一个网口和其中的一台交换机,另一根绿色网线用于连接另一个网口和另一台交换机。(如下图) 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

两个交换机之间有一根集连线连接,用于完成两个交换机之间数据传输(集连线相关知识可百度) 本文来自www.eadianqi.com

这样的网络结构有两个优点: 自动控制网www.eadianqi.com版权所有

1、任意两个节点联系都可以有四条路径(A-AB-BA-BB-A自己可以在白纸上画画)。

本文来自www.eadianqi.com

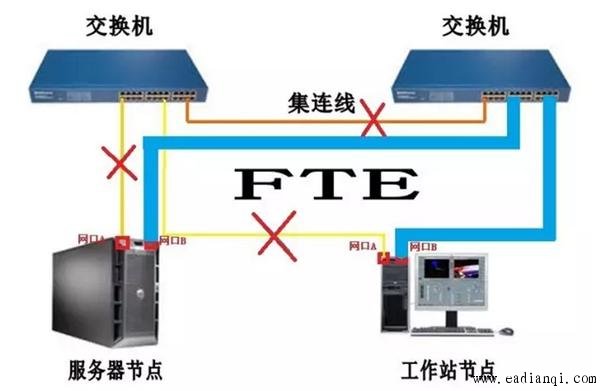

2、多点容错,因为有四条路径,所以如果有一条、两条甚至三条损坏,还可以保证两个节点之间能够联络。

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

  • 软件构成(霍尼韦尔申请专利的FTE软件)

    自动控制网www.eadianqi.com版权所有

FTE软件封装在霍尼韦尔的软件包中,在各个节点(服务器、操作站)软件安装过程中默认选中安装。网络中的其它霍尼韦尔节点(C300控制器、SM控制器等)硬件中封装对应软件功能(其它厂家硬件、或未装有FTE软件的电脑不具有FTE网络功能,为非FTE节点)。

本文来自www.eadianqi.com

装有(封装)FTE软件,成为真正FTE节点具有以下两个功能:

本文来自www.eadianqi.com

1、  通讯速度快,由于在FTE网中任意两个节点都有四条通讯路径A-AB-BA-BB-A,这个软件会在通讯时发ms级的侦听信号,侦听四条路径哪条速度最快、质量最好,确定后使用这条路径通讯,侦听持续,也就是虽然有四条物理冗余路径,但实际就是走一条最好的路径。

本文来自www.eadianqi.com

2、  切换时间短,如果在通讯过程中发现正在使用的路径不是最好的了,比如原来用A-A通讯,持续的侦听信号发现A-A不是最佳路径网络要切换到当前质量最好的路径如A-B.
