电子产品几种常用的故障诊断方法： 1、观察法 自动控制网www.eadianqi.com版权所有
（1）通过看发现故障所在。 本文来自www.eadianqi.com （2）通过摸发现故障所在。 自动控制网www.eadianqi.com版权所有 （3）通过听觉发现故障所在。 本文来自www.eadianqi.com
（4）通过闻发现故障所在。 本文来自www.eadianqi.com 2、测量法 本文来自www.eadianqi.com （1）电阻检测法 自动控制网www.eadianqi.com版权所有 (a)用电阻检测法检测元器件的好坏。 本文来自www.eadianqi.com
(b)在线电阻的测量。 自动控制网www.eadianqi.com版权所有 (c)离线电阻值的测量。 自动控制网www.eadianqi.com版权所有 （2）电压检测法 本文来自www.eadianqi.com 用万用表的电压档测量电路电压、元器件的工作电压并与正常值进行比较，以判断故障。最常用的是直流电压检测法。 自动控制网www.eadianqi.com版权所有 (a)直流电压的测量 本文来自www.eadianqi.com

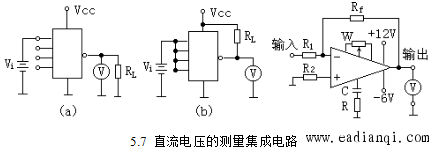

图展示了用直流电压的测量集成电路的方法。 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有
(b) 交流电压的测量 本文来自www.eadianqi.com （3）电流检测法 本文来自www.eadianqi.com
指用万用表的电流档去检测电子电路的整机电流、单元电路的电流、某一回路的电流、晶体管的集电极电流以及集成电路的工作电流等，并与其正常值进行比较，从中发现故障所在。检测电流时需要将万用表串入电路。 自动控制网www.eadianqi.com版权所有 （4）示波器/逻辑状态检测法 本文来自www.eadianqi.com
示波器可以观测到系统的工作波形，很多情况下甚至可以取代万用表完成大多数的测量工作。 自动控制网www.eadianqi.com版权所有 3、代替检测法 本文来自www.eadianqi.com （1）如怀疑电容器、电阻器、电感有开路或失效及参数下降时，只要拿一只与原型号相同或相近的并在所怀疑的器件上一试，就能确定原器件是否失效。但对于短路故障的器件，此种做法无效果。 自动控制网www.eadianqi.com版权所有
（2）如怀疑晶体管是击穿短路故障时，可采用代替法。 本文来自www.eadianqi.com
（3）如怀疑高频调谐器、偏转线圈、变压器、光电耦合器等元器件有故障时，可采用代替法。 本文来自www.eadianqi.com
（4）如果怀疑某单元电路有故障时，也可用相同功能的电路进行代换。 本文来自www.eadianqi.com |
