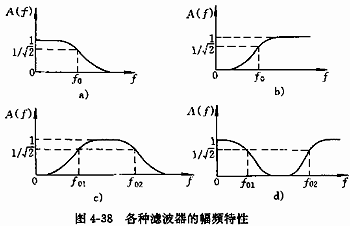

功用是： ①滤除在信号放大和传输过程中引入的噪声和干扰。 ②滤除在信号调制过程中的载波等无用信号。 ③将不同频率的有用信号分开。 ④对系统频率特性进行补偿。 分类： ①按照所处理信号形式的不同，可将滤波器分为模拟式滤波器和数字式滤波器，其中模拟滤波器又有机械式和电气式两类； ②按照所采用元器件的不同，又可分为无源滤波器和有源滤波器； ③按照所选通的信号频率范围的不同，还可分为低通、高通、带通和带阻滤波器四种； 此外还可根据滤波器传递函数的阶次将其分为一阶、二阶、高阶滤波器。  描述滤波器性能的基本参数： 1.截止频率 若滤波器在通频带内的增益为K，则当其增益下降到  (即下降了3dB)时所对应的频率被称为截止频率。2.带宽B 对于低通或带通滤波器，带宽是指其通频带宽度，对于高通或带阻滤波器，带宽是指其阻带宽度。带宽决定着滤波器分离信号中相邻频率成分的能力。 自动控制网www.eadianqi.com版权所有 3.品质因数Q Q定义为带通或带阻滤波器的中心频率fc与带宽B之比，即  品质因数Q的大小反映了滤波器频率选择能力的高低。 4.倍频程选择性 是指在f02与2f02之间，或在f01与f01/2之间，幅频特性的衰减值，即频率变化一个倍频程时幅频特性的衰减量，用dB表示，它反映了滤波器对通频带以外的频率成分的衰减能力。 |
