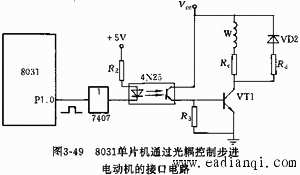

在机电系统的控制输出接口设计中，晶体管输出型光电耦合器主要用于实现电信号之间的隔离。 在这种场合应用时，应考虑两个参数：电流传输比CTR与时间延迟。 电流传输比是指光电晶体管的集电极电流Ic与发光二极管的电流If之比，不同结构的光电耦合器的电流传输比相差很大。 比如：输出端是单个晶体管的光电耦合器4N25的电流传输比CTR≥20％，而输出端使用达林顿管的光电耦合器4N33的电流传输比CTR～500％。电流传输比受发光二极管的工作电流If影响，当If为10—20mA时，电流传输比最大。 时间延迟是指光电耦合器在传输脉冲信号时，输出信号与输入信号间的延迟时间。 发光二极管限流电阻的取值由下式计算：  式中，Vcc为电源电压；Vf为发光二极管管压降，取1.5V；Vd为驱动器压降，取0.5V；If为发光二极管工作电流。 若If取10mA，则  本文来自www.eadianqi.com |
