2、热电偶毫伏值与温度值互查 a、在输出界面的情况下,按S/D键进入字典界面 b、按RANGE键选择自己需要的热电偶信号 c、修改参考温度,设定方法如第四章7、参考温度设定所示 d、按RTD TC/T 选择是温度值转换为mV值或

过程校验仪热电阻阻值与温度互查画面

2、热电偶毫伏值与温度值互查
a、在输出界面的情况下,按“S/D”键进入字典界面
b、按“RANGE”键选择自己需要的热电偶信号
c、修改参考温度,设定方法如第四章“7、参考温度设定”所示
d、按“RTD TC/T ”选择是温度值转换为mV值或者mV值转换为温度值
e、按数字键输入需要的数值,然后按“ENTER”键确认
过程校验仪热电偶毫伏值与温度互查画面

四、过程校验仪接线
1、模拟4-20mA变送器三线制输出

本文来自www.eadianqi.com


过程校验仪与三线制变送器接线

2、模拟4-20mA变送器二线制输出

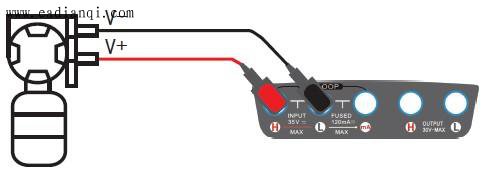

过程校验仪与二线制变送器接线

3、其他输出及测量信号请按指示灯接线

五、过程校验仪其他注意事项
1、从仪表到达客户手中之日起,1年内由仪表自身质量问题引起的故障将免费维修,人为使用不当造成的不在保修范围之内。
2、内置电池,一次充电可工作10小时(Ni-MH电池)。
3、电池容量指示,电池电压过低自动关机。
4、硅胶按键盘,超长寿命,手感好。
5、手自动冷端补偿和设定。
6、温度值可直接测量/输出。
7、可在线充电。
六、阶梯设置与调用 自动控制网www.eadianqi.com版权所有

过程校验仪在有模拟量输出时,可进行阶梯输出设置,如图所示:

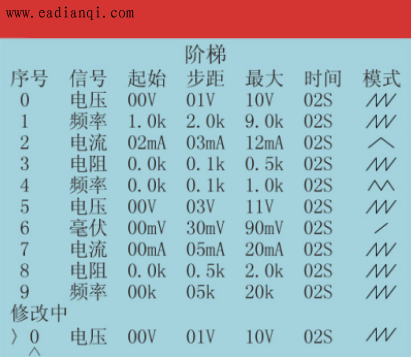

过程校验仪阶梯输出设置画面

1、阶梯设置
a、在正常的输出界面下,按“CHARGE”键进行阶梯参数设定;
b、输入数字序号更改组数,按“SAVE”键保存;
c、输入数字更改该组的信号类型(1-电压V,2-毫伏mV,3-电流mA,4-电阻RTD,5-频率),按“SAVE”键保存;
d、输入数字更改该组阶梯的起始值,按“SAVE”键保存;
e、输入数字更改该组阶梯的步距,按“SAVE”键保存;
f、输入数字更改该组阶梯的最大值,按“SAVE”键保存;
g、输入数字更改该组阶梯的间隔时间,按“SAVE”键保存;
h、输入数字更改该组阶梯的输出模式(1-上升 ,2-上升下降 ,3-上升循环
