机器人手臂回转运动机构

时间:2016-01-02 09:26来源:www.eadianqi.com 编辑:自动控制网
实现机器人手臂回转运动的机构形式是多种多样的,常用的有叶片式回转缸、齿轮传动机构、链轮传动机构和连杆机构。下面以齿轮传动机构中活塞缸和齿轮齿条机构为例说明手臂的回转。 齿轮齿条机构是通过齿条的往复移动,带动与手臂联接的齿轮作往复回转, 即可实现
  实现机器人手臂回转运动的机构形式是多种多样的,常用的有叶片式回转缸、齿轮传动机构、链轮传动机构和连杆机构。下面以齿轮传动机构中活塞缸和齿轮齿条机构为例说明手臂的回转。
  齿轮齿条机构是通过齿条的往复移动,带动与手臂联接的齿轮作往复回转, 即可实现手臂的回转运动。带动齿条往复移动的活塞缸可以由压力油或压缩气体驱动。图1所示为手臂作升降和回转运动的结构。

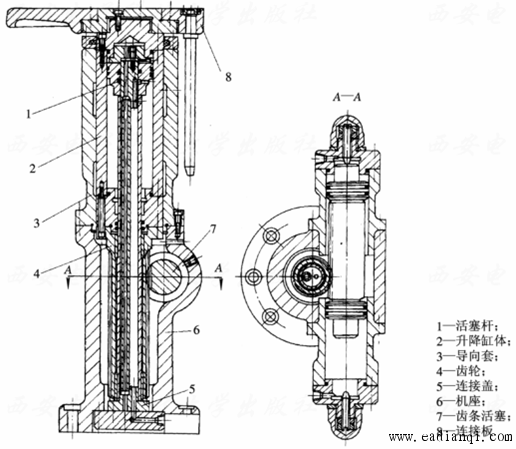

              图1 手臂升降和回转运动的结构

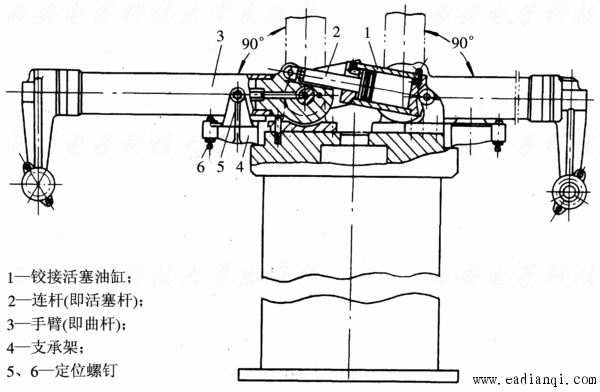

    图2所示为采用活塞缸和连杆机构的一种双臂机器人手臂的结构图, 手臂的上下摆动由铰接活塞油缸和连杆机构来实现。 当铰接活塞油缸1的两腔通压力油时, 通过连杆2带动曲杆3(即手臂)绕轴心做90°的上下摆动(如双点划线所示位置)。 手臂下摆到水平位置时, 其水平和侧向的定位由支承架4上的定位螺钉6和5来调节。此手臂结构具有传动结构简单、凑紧和轻巧等特点。 本文来自www.eadianqi.com
                        图2 双臂机器人的手臂结构
