连续工作(长动)与点动控制

时间:2015-09-21 17:09来源:www.eadianqi.com 编辑:自动控制网
机床在正常加工时需要连续不停的工作,即所谓长动。而点动则是指手按下按钮时,电动机转动工作;手松开按钮时,电动机立即停止工作。点动用于机床刀架、横梁等的快速移动,机床的调整对刀等。长动一般采用自锁电路实现,取消自锁触头或使自锁触头不起作用就

  机床在正常加工时需要连续不停的工作,即所谓长动。而点动则是指手按下按钮时,电动机转动工作;手松开按钮时,电动机立即停止工作。点动用于机床刀架、横梁等的快速移动,机床的调整对刀等。长动一般采用自锁电路实现,取消自锁触头或使自锁触头不起作用就得到点动。 本文来自www.eadianqi.com

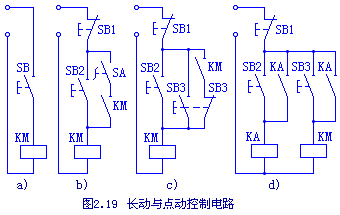

  图2.19分别为实现长动与点动的各个电路。图a)是最基本的点动控制线路;图b)是用手动开关SA实现长动与点动转换的控制电路(打开SA为点动,闭上SA为长动);图c)用按钮SB2实现长动,用SB3实现点动;图d)是利用中间继电器KA实现长动与点动的控制电路(按SB2为长动,按SB3为点动)。
