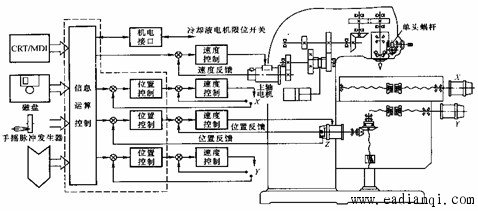

1.数控机床的组成 图 数控机床的组成 1）信息输入：程序、参数、数据等的输入通道。输入设备为穿孔纸带、磁带、磁盘、通讯接口由上位机输入，也可以在MDI方式下，用手动按键输入。 2）数控装置：由CPU、存储器、总线、功能部件和相应软件组成的专用计算机。作用为将加工程序译码轨迹计算（速度计算）、插补计算、补偿计算，向各坐标的伺服驱动系统 分配速度、位移命令 。这一部分是数控机床的核心。 主要功能如下。 ①多轴联动、多坐标控制。 ②多种函数插补：直线、圆弧、抛物线、螺旋线、样条等。 ③多种程序输入功能。 ④信息转换功能：EIA/ISO、公制/英制、绝对值/增量值、坐标变换等。 ⑤补偿功能：刀具长度补偿、刀具半径补偿、间隙、螺距误差补偿等。 本文来自www.eadianqi.com ⑥多种加工方式选择。 ⑦故障自诊断功能。 ⑧显示功能：字符、轨迹、平面图形、三维动态图形。 ⑨通讯和联网功能。 3）伺服驱动装置：接受数控装置来的指令，将信号进行调解、转换、放大后驱动伺服电机，带动机床执行部件运动。 4）检测反馈装置：电流、速度、位置检测反馈装置。 5） 机床本体：主运动部件、进给运动部件、执行部件和基础部件。 特点： ①传动链短，结构简单。 ②刚度高、阻尼小、耐磨、热变形性宁好。 ③无级变速。 ④高效传动件：直线滚动导轨、滚珠丝杠螺母副等。 ⑤新结构：刀库机械手、自动主轴、动力刀架、交换工作台、高性能的排屑冷却防护机构等等。 2. 数控机床的优越性： 1) 小批量而又轮番生产的零件； 本文来自www.eadianqi.com 2) 几何形状复杂的零件； 3) 需进行多种工序加工的零件； 4) 切削余量大的零件； 5) 加工精度高的零件； 6) 工艺设计会经常变化的零件； 7) 贵重零件； 8) 需全部检测的零件 3.数控机床的优势： 1) 广泛的适应性和较大的灵活性； 2) 加工零件一致性好、重复精度高； 3) 高自动化高效率； 4) 只要改变程序就可改变加工件，不需要大量复杂工装夹具； 5) 可以采用复合工艺； 6) 工艺设计会经常变化的零件； 缺点：实现数控加工的要求 1) 初始设备投资大； 2) 对使用者技术要求高。 |
