在零件轮廓铣削加工时，由于刀具半径尺寸影响，刀具的中心轨迹与零件轮廓往往不一致。为了避免计算刀具中心轨迹，直接按零件图样上的轮廓尺寸编程，数控系统提供了刀具半径补偿功能。 1. 刀具半径补偿 G41为左偏刀具半径补偿，定义为假设工件不动，沿刀具运动方向向前看，刀具在零件左侧的刀具半径补偿。

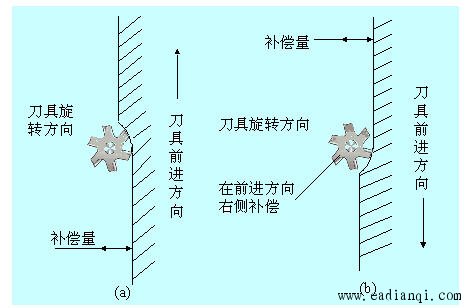

刀具在零件右侧的刀具半径补偿，如图所示。 G40 为补偿撤消指令 |
|
在零件轮廓铣削加工时，由于刀具半径尺寸影响，刀具的中心轨迹与零件轮廓往往不一致。为了避免计算刀具中心轨迹，直接按零件图样上的轮廓尺寸编程，数控系统提供了刀具半径补偿功能。 1. 刀具半径补偿 G41为左偏刀具半径补偿，定义为假设工件不动，沿刀具运动方向向前看，刀具在零件左侧的刀具半径补偿。
刀具在零件右侧的刀具半径补偿，如图所示。 G40 为补偿撤消指令 |
