PLC的基本组成

时间:2014-11-12 09:54来源:www.eadianqi.com 编辑:自动控制网
PLC的基本组成包括中央处理模块(CPU)、存储器模块、输入/输出(I/O)模块、电源模块及外部设备(如编程器)。 PLC的基本组成 1.中央处理模块 中央处理模块(CPU)一般由控制器、运算器和寄存器组成,这些电路都集成在一个芯片内。CPU通过数据总线、地址总
PLC的基本组成包括中央处理模块(CPU)、存储器模块、输入/输出(I/O)模块、电源模块及外部设备(如编程器)。

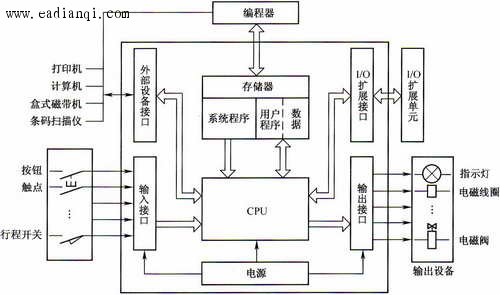

PLC的基本组成

本文来自www.eadianqi.com

1.中央处理模块
中央处理模块(CPU)一般由控制器、运算器和寄存器组成,这些电路都集成在一个芯片内。CPU通过数据总线、地址总线和控制总线与存储单元、输入/输出接口电路相连接。
主要用途如下:
①接收从编程器输入的用户程序和数据,送入存储器存储;
②用扫描方式接收输入设备的状态信号,并存入相应的数据区(输入映像寄存器);
③监测和诊断电源、PLC内部电路的工作状态和用户编程过程中的语法错误等;
④执行用户程序。从存储器逐条读取用户指令,完成各种数据的运算、传送和存储等功能;
⑤根据数据处理的结果,刷新有关标志位的状态和输出映像寄存器表的内容,再经输出部件实现输出控制、制表打印或数据通信等功能。
2.存储器模块
可编程控制器中的存储器是存放程序及数据的地方,PLC运行所需的程序分为系统程序及用户程序,存储器也分为系统存储器(EPROM)和用户存储器(RAM)两部分。
(1)系统存储器:用来存放PLC生产厂家编写的系统程序,并固化在只读存储器ROM内,用户不能更改。
(2)用户存储器:包括用户程序存储区和数据存储区两部分。用户程序存储区存放针对具体控制任务,用规定的PLC编程语言编写的控制程序。用户程序存储区的内容可以由用户任意修改或增删。用户程序存储器的容量一般代表PLC的标称容量,通常小型机小于8KB,中型机小于64KB,大型机在64KB以上。

自动控制网www.eadianqi.com版权所有


用户数据存储区用于存放PLC在运行过程中所用到的和生成的各种工作数据。
3.输入输出(I/O)模块
输入输出(I/O)模块是PLC与工业控制现场各类信号连接的部分,起着PLC与被控对象间传递输入输出信息的作用。
通过输入模块将这些信号转换成CPU能够接收和处理的标准电平信号。
外部执行元件如电磁阀、接触器、继电器等所需的控制信号电平也有差别,也必须通过输出模块将CPU输出的标准电平信号转换成这些执行元件所能接收的控制信号。
4.电源模块
PLC的电源模块把交流电源转换成供PLC的中央处理器CPU、存储器等电子电路工作所需要的直流电源,使PLC正常工作。PLC的电源部件有很好的稳压措施,因此对外部电源的稳定性要求不高,一般允许外部电源电压的额定值在+10%~-15%的范围内波动。有些PLC的电源部件还能向外提供直流24V稳压电源,用于对外部传感器供电。为了防止在外部电源发生故障的情况下,PLC内部程序和数据等重要信息的丢失,PLC用锂电池作停电时的后备电源。
5.外部设备
(1)编程器

①专用的编程器:有手持式的,也有台式的。其中手持式编程器携带方便,适合工业控制现场应用。按照功能强弱,手持式编程器又可分为简易型及智能型两类。前者只能联机编程,后者既可联机又可脱机编程。 本文来自www.eadianqi.com
②个人计算机:在个人计算机上安装了PLC编程支持软件后,可编辑、修改用户程序,进行计算机和PLC之间程序的相互传送,监控PLC的运行,并在屏幕上显示其运行状况,还可将程序储存在磁盘上或打印出来等。

(2)其他外部设备
①外部存储器
外部存储器是指磁带或磁盘,工作时可将用户程序或数据存储在盒式录音机的磁带上或磁盘驱动器的磁盘中,作为程序备份。当PLC内存中的程序被破坏或丢失时,可将外存中的程序重新装入。
②打印机
打印机用来打印带注释的梯形图程序或指令语句表程序以及打印各种报表等。
③EPROM写入器
EPROM写入器用于将用户程序写入EPROM中。同一PLC系统的各种不同应用场合的用户程序可分别写入不同的EPROM(可电擦除可编程的只读存储器)中去,当系统的应用场合发生改变时,只需更换相应的EPROM芯片即可。 本文来自www.eadianqi.com
