SMAR电动基地式仪表LD301的构成原理

时间:2017-03-14 18:44来源:www.eadianqi.com 编辑:自动控制网
LD301是SMAR公司研制的基地式仪表,它是一种测量差压、绝压、表压、液位和流量的智能电动基地式仪表。本文从硬件和软件两个方面介绍SMAR电动基地式仪表LD301的构成原理。

1、基地式仪表LD301硬件构成原理

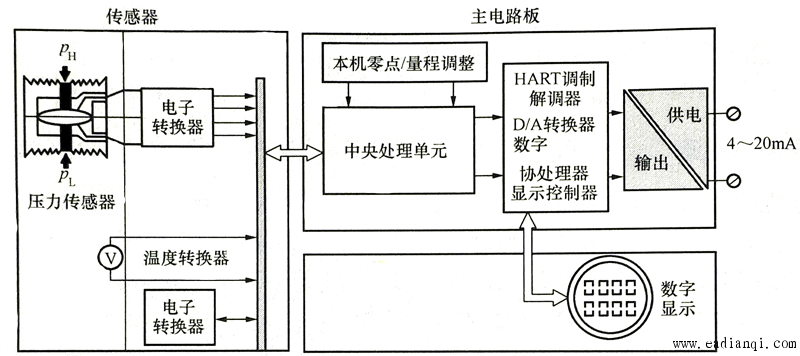

基地式仪表LD301由传感器和主电路板组成,其组成方框图如图1所示,传感器采用电容传感 器作为压力敏感元件。图1中,PH、PL为被测差压。
基地式仪表LD301硬件组成方框图
                                                              图1  基地式仪表LD301硬件组成方框图
①电子转换器
基地式仪表LD301有两个电子转换器,一个是将电容转换为频率(或数字信号),而电容是被测差压的函数;另一个是将静压(被测介质的工作压力)转换为数字信号。

本文来自www.eadianqi.com

②温度转换器
 温度转换器将传感器工作温度转换为数字信号,进行工作温度变化的补偿,以提高测量精度。
③中央处理单元
 中央处理单元是基地式仪表LD301的智能核心,担负着测量范围调整、功能设定、比例 积分微分控制、输出控制、模拟传输和HART通信等任务。
④HART调制解调器
 HART调制解调器负责在主设备和从设备之间进行数据交换。变送器从供电 电流中解调信息,并把回应信息调制在电流上。
⑤数字协处理器
⑥显示控制器
显示控制器接收CPU的数据并使液晶显示器的相应字段变亮,同时,控制器驱动背景光和字段的控制信号。
⑦本机零点/量程调整
基地式仪表LD301上有两个用于调整的开关,利用磁性激活。该磁性工具无需通过机械的或电气的接触即可激活开关。
2、基地式仪表LD301软件构成原理

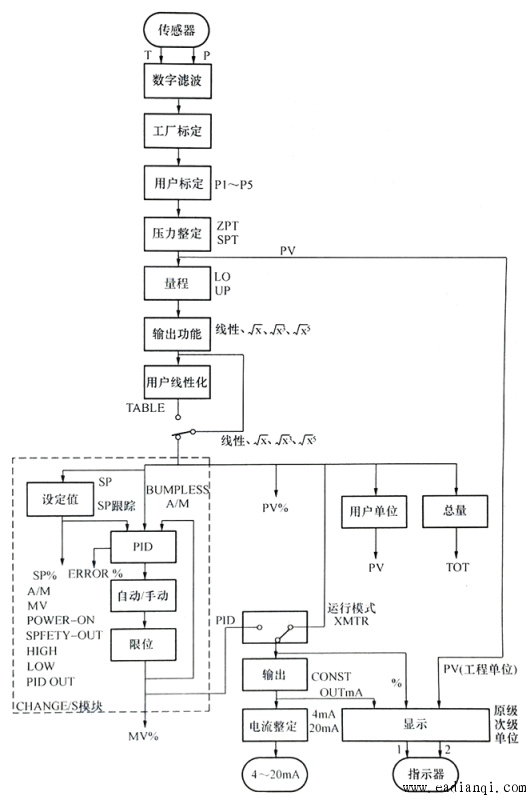

基地式仪表LD301软件构成方框图如图2所示。

自动控制网www.eadianqi.com版权所有

地式仪表LD301软件组成方框图
                                  图2   基地式仪表LD301软件组成方框图
