多功能电力仪表校验方法和基本流程

时间:2017-03-12 08:44来源:www.eadianqi.com 编辑:自动控制网
电力仪表在使用一段时间后,由于磨损、材料、线路老化等方面因素的影响,其技术特性将发生变化。如果这种变化太大,将影响测量的准确度。因此,国家规定对使用中的或修理后的电力仪表,都必须进行校验。对电力仪表进行校验,主要是测定被校验仪表在规定的条件
电力仪表在使用一段时间后,由于磨损、材料、线路老化等方面因素的影响,其技术特性将发生变化。如果这种变化太大,将影响测量的准确度。因此,国家规定对使用中的或修理后的电力仪表,都必须进行校验。对电力仪表进行校验,主要是测定被校验仪表在规定的条件下工作时,看它是否达到规定的技术性能,特别是准确度是否达到标定值。
1、仪表简介
常用电力仪表的定义:用来测量各种电量、磁量及电路参数的仪器、仪表统称为电力仪表。按测量对象不同,分为电流表、电压表、功率表、电度表、欧姆表等;按被测电量种类的不同分为交流表、直流表、交直流两用表等。数字仪表:用数字显示被测值的仪表。把测量转化为数字量并以数字形式显示出来的仪表。工业测量中位移、电流、电压、空气压等模拟量,经模数转换器,把模似量换成数字量(简称模数转换),读数直观。
2、多功能电力仪表校验装置
①本次校验中使用的DK-56B1是过功能电力仪表校验装置,采用现代测试技术及DDS波形合成,高速数字处理器(DSP)、复杂可编程逻辑列阵(CPLD)、大规模集成功放。
②多功能电力仪表校验装置主要功能特点:
A、国内首创将系统、测量和信号产生集成在一个模块,产品集成度高,故障率低,响应速度快,效率高,可靠性高,输出功率大,内含交直流标准源,可直接检定各种直流指示仪表。
自动控制网www.eadianqi.com版权所有

B、电压,电流,功率,相位,频率均采用优越闭环输出,设置点一次到件调整,模拟各种电力故障。
C、备有多重报警和保护功能,故障自行检测,并显示故障类型和部位,使用安全可靠。
3、试验内容方法
3.1 接线图
进行多功能电力仪表校验接线时,先确定该多功能仪表的接线方式,一般是三相四线制。然后根据仪表端子接线图,把相应的电压,电流信号接入到仪表的相应端子,进行校验。

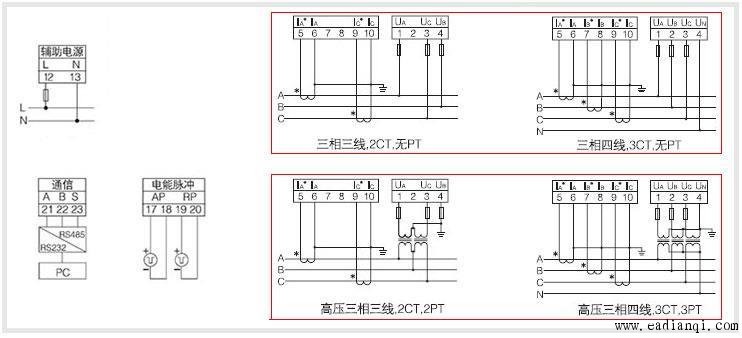

3.1.1 多功能电力仪表端子接线如图所示。


                                                                 图 多功能电力仪表接线图
