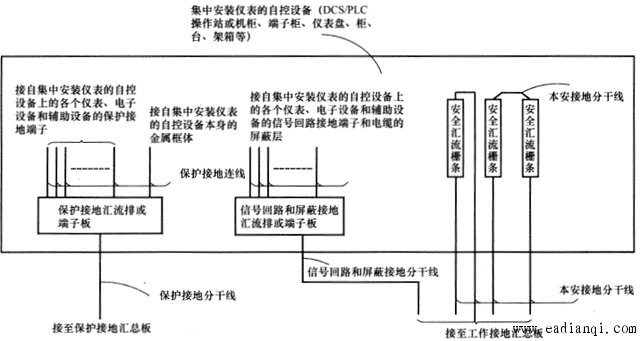

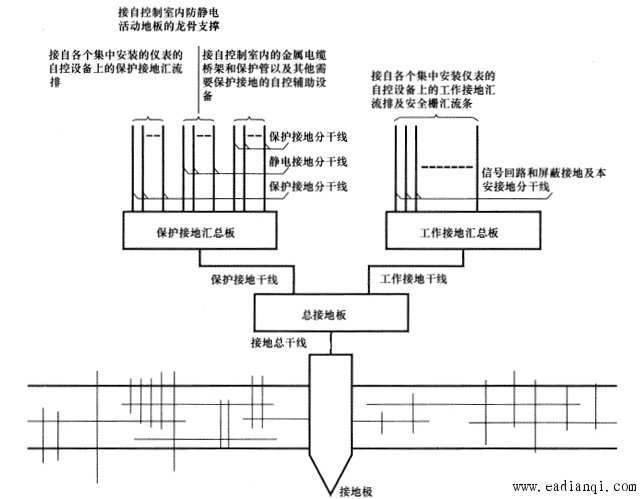

1、控制室/现场机柜室(集中)安装仪表的自控设备(仪表柜、台、盘、架、箱)内应分类设置保护接地汇流排、信号及屏蔽接地汇流排和本安接地汇流排。应符合下列要求: a、各仪表设备的保护接地端子和信号及屏蔽接地端子通过各自的接地连线分别接至保护接地汇流排和工作接地汇流排。 b、各类接地汇流排经各自的接地分干线分别接至保护接地汇总板和工作接地汇总板。 c、齐纳式安全栅的每个汇流条(安装轨道)可分别用两根接地分干线接到本安工作接地汇总板。也可由接地分干线于两端分别串接，再分别接至工作接地汇总板（见图1）。 条文说明：齐纳安全栅采用两根接地分干线，既可提高接地的可靠性，又可断开一根测得接地连接电阻。  图1 控制室(集中)安装仪表的自控设备内部接地连接图 自动控制网www.eadianqi.com版权所有 2、保护接地汇总板和工作接地汇总板应经过各自的接地干线接到总接地极（见图2）。  图2 应使用接地总干线连接总接地板和接地极。 |
