现场总线仪表电缆屏蔽接地连接方法

时间:2015-11-28 08:06来源:www.eadianqi.com 编辑:自动控制网
1、 现场总线仪表系统的信号是以数字通信方式传输,总线信号电缆屏蔽层的接地与模拟信号电缆有所不同,总线电缆屏蔽层的两端都宜做接地连接(见图1)。 条文说明 现场总线仪表信号是数字传输,易受到电磁场的影响,因此在总线线缆的屏蔽层的两端接地,通过屏
1、现场总线仪表系统的信号是以数字通信方式传输,总线信号电缆屏蔽层的接地与模拟信号电缆有所不同,总线电缆屏蔽层的两端都宜做接地连接(见图1)。
条文说明
现场总线仪表信号是数字传输,易受到电磁场的影响,因此在总线线缆的屏蔽层的两端接地,通过屏蔽层建立一个理想的法拉第笼,以避免通信信号受到外界电磁场的干扰。

现场总统系统带屏蔽,屏蔽层在控制室与现场两端接地
                     图1  现场总统系统带屏蔽,屏蔽层在控制室与现场两端接地

2、在不能确定控制室与现场之间有良好的等电位接地系统时,宜在总线信号电缆屏蔽层的现场端直接将屏蔽层接地,而电缆屏蔽层的另一端通过电容与接地系统连接。在有爆炸性危险场所时,电缆屏蔽层的电容连接接地端应设置在非爆炸性安全场所(见图2)。 本文来自www.eadianqi.com
条文说明
由于电容对直流(DC) 和低频交流(AC) 的隔离作用,电容性接地可防止循环地电流。对高频导通,从而对电磁干扰构筑起一个密闭屏蔽网络(法拉第笼)。
屏蔽电容的规格是:固态电介质,电容C10nF ,试验电压V1500V 。

现场总线系统屏蔽层在控制室电容式接地与现场直接接地

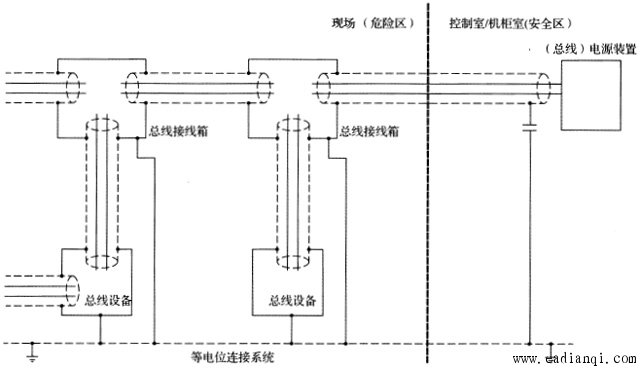

                   图2  现场总线系统屏蔽层在控制室电容式接地与现场直接接地
3、所有现场总线仪表的金属外壳应与等电位接地系统连接。
4、系统之间数字通信电缆屏蔽的接地连接。宜在通信电缆屏蔽层的一端使用电容与接地系统连接,另一端直接接地,电缆屏蔽层电容连接接地端应设置在非爆炸性安全场所(见图3)。 本文来自www.eadianqi.com
条文说明:当使用铠装屏蔽型电缆,铠装层两端接地,最内层屏蔽一端接地。

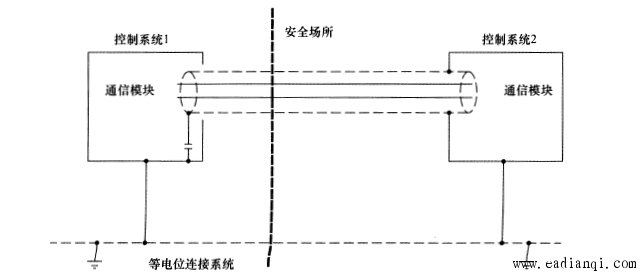

                        图3 等电位连接控制系统之间的通讯电缆屏蔽接地
