仪表系统接地设计规范

时间:2015-11-28 08:05来源:www.eadianqi.com 编辑:自动控制网
1、接地系统应由接地连接和接地装置两部分组成。 接地连接包括:接地连线、接地汇流排、接地分干线、接地汇总板、接地干线(见图1)。 接地装置包括:总接地板、接地总干线、接地极。 条文说明 接地连接由仪表专业负责。接地装置宜由电气专业负责。 图1 仪表及
1、接地系统应由接地连接和接地装置两部分组成。
接地连接包括:接地连线、接地汇流排、接地分干线、接地汇总板、接地干线(见图1)。
接地装置包括:总接地板、接地总干线、接地极。
条文说明
接地连接由仪表专业负责。接地装置宜由电气专业负责。

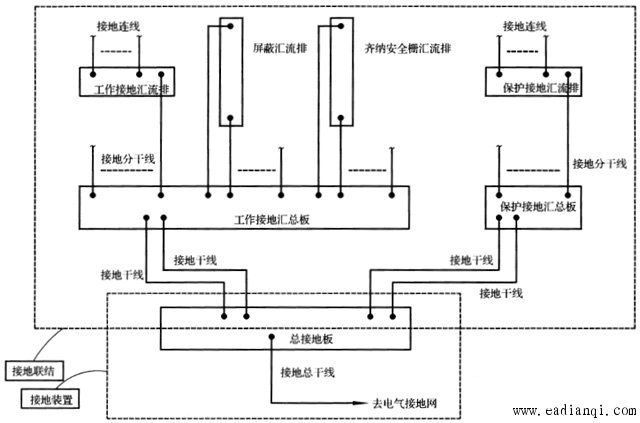

仪表及控制系统接地联结示意图
                              图1 仪表及控制系统接地联结示意图

2、仪表及控制系统的接地连接宜采用分类汇总,最终与总接地板连接的方式。
条文说明
为了保证齐纳安全栅在交流电源故障时对危险场所实现保护功能,交流电源中线起始端与接地极或总接地板连接,从而与安全栅汇流条电气上相联。
自动控制网www.eadianqi.com版权所有


3、仪表系统各类接地应汇接到总接地板,实现等电位连接。与电气装置合用接地装置与等电位网连接。
条文说明
A、世纪90年代以来有关的国际标准如: IEEE STD 1100,IEC 61312-1,ISA-RP 12.6,IEC 364-5-548等都明确提出了信息系统(包含仪表控制系统)电子设备等电位连接和接地的基本方法,并且不建议采用分开的、独立的、干净的电子设备的大地接地体。
B、仪表系统接地采用等电位连接可以减少雷电伤害,降低于扰。因此本规范采用等电位接地原则。
C、当电气专业对建筑物(或装置)未作等电位连接时,仪表系统的保护接地应接到电气专业的保护接地,工作接地采用独立的接地体,并与电气专业接地体相距5m以上。


4、在各类接地连接中不得接入开关或熔断器(见图2)。

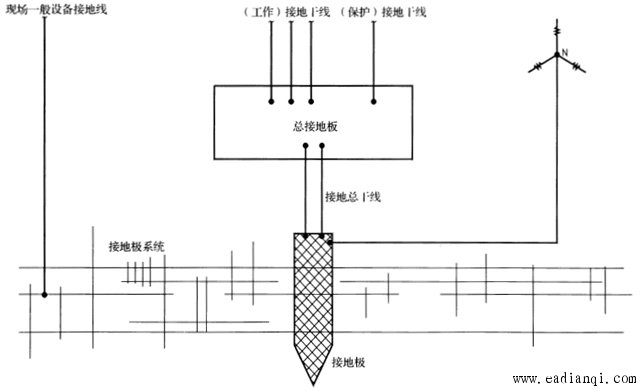

 与电气装置合用接地装置的等电位连接示意图
                           图2 与电气装置合用接地装置的等电位连接示意图 自动控制网www.eadianqi.com版权所有
