开关型选择性控制系统

时间:2015-10-04 08:05来源:www.eadianqi.com 编辑:自动控制网
如图2是一个丙稀冷却器简单温度控制系统,丙稀冷却器温度控制系统的目的是使裂解气的温度下降并稳定在一定的温度上。温度控制系统通过测量裂解气出口温度T,在裂解气出口温度高时增大液丙烯流量,加速裂解气和液丙烯之间的热交换,反之亦然,从而达到控制裂
如图2是一个丙稀冷却器简单温度控制系统,丙稀冷却器温度控制系统的目的是使裂解气的温度下降并稳定在一定的温度上。温度控制系统通过测量裂解气出口温度T,在裂解气出口温度高时增大液丙烯流量,加速裂解气和液丙烯之间的热交换,反之亦然,从而达到控制裂解气出口温度的目的。

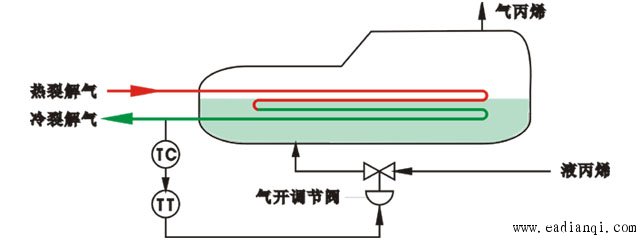

丙烯冷却器简单控制系统组成示意图

                                     图1  丙烯冷却器简单控制系统

实际生产过程中,要充分换热、出口气丙烯中不能带有液体,才能兼顾最佳温度控制效果和系统安全。丙稀冷却器通过液丙烯流量来改变液丙烯液位、列管与液丙烯的换热面积随液位变化而变化,液丙烯因吸热从液态蒸发气态,丙稀冷却器出口气丙烯送至空压机压缩。生产工艺这样要求:①保持合理液丙烯液位高度才能正常蒸发空间;②列管完全浸没在液丙烯中时设备达到最大换热面积;③出口气丙烯中不能含有液态丙烯,否则导致空压机损坏。 自动控制网www.eadianqi.com版权所有

在现场干扰大、裂解气进口温度高等非正常工况时,单回路温度控制系统仍通过增大液丙烯流量方式使裂解气出口温度T降低,当列管均已全部浸在液丙烯中而温度T仍没降下来,单回路温度控制系统仍会继续加大液丙稀的流量,液位将持续上升。但此时设备已达最大换热面积,高液位较小了液丙烯蒸发空间、使热交换效率下降并且出口气丙烯中可能带有液态成分,此时单回路温度控制系统控制效果已不能满足现场生产工艺要求了。

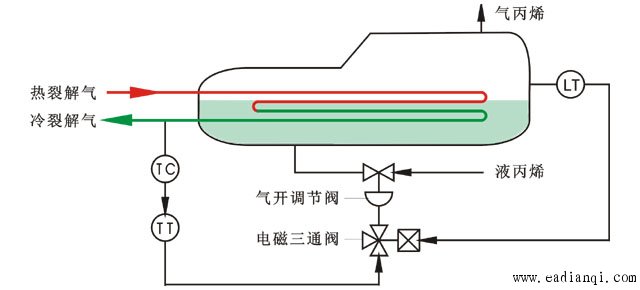

丙烯冷却器开关型选择性控制系统
                                      图2  丙烯冷却器开关型选择性控制系统


自控工程师将单回路控制系统更换为开关型选择性控制系统即解决上述问题!图3是按照丙烯冷却器生产工艺、依据选择性控制思想设计的开关型选择性控制系统,开关型选择性控制系统比简单控制系统增加了液位变送器和电磁三通阀。正常工况时,三通阀将标准阀门控制气源送至气开调节阀,以单回路温度调节器来自动控制调节阀开度;当液丙烯液位达到液位上限报警位置时液位变送器上限报警节点动作且接通电磁三通阀,此时电磁阀切断阀门控制气源,将大气连通阀门气室,调节阀阀门自动关闭;当液位恢复至正常状态时,液位变送器上限报警解除,三通电磁阀切断大气与阀门的连通并恢复阀门正常控制气源,调节阀恢复自动控制。开关型选择性控制系统的方块图如3所示。 本文来自www.eadianqi.com

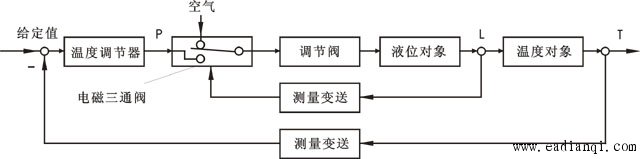

开关型选择性控制系统的方块图
                            图3  开关型选择性控制系统的方块图
