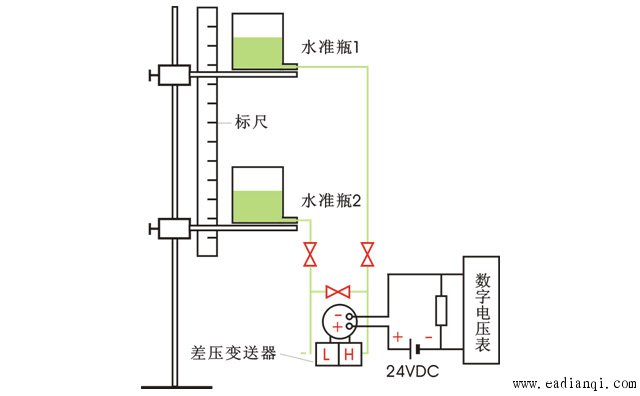

根据流体静力学原理，由被测对象液柱的静压力，就可判断液位的高低。而静压力可用差压变送器把它检测出来。液位与差压有如下关系： 式中H为液位高度；△P为差压；ρ为液体密度。 当液体密度恒定时，测出差压就可知道液位高度，而与液体容积无关，即知道了液体高度，也就知道了差压，即立△P=H×ρ。以上都是针对△P为水柱而言的。差压变送器模拟校验就是基于上述原理进行的。差压变送器模拟校验校验装置及接线见图所示。  差压变送器模拟校验装置及接线图 本文来自www.eadianqi.com 将被校差压变送器及读数标尺（可用钢直尺或U形压力计标尺）垂直固定好，准备两个手动气体分析仪用的水准瓶，用橡胶管分别接到差压变送器的三阀组阀门接头上，为使读数方便和准确，可自制一活动支架来放置水准瓶。将三阀组的三只阀门全打开，旋松差压变送器上端的排气螺钉，从任一个水准瓶内灌水；待水从排气螺钉内溢出；排完气泡后，旋紧排气螺钉。并使两水准瓶的水面保持半瓶左右，将两水准瓶置于同高度（通常定为标尺的“0”刻度），使两瓶的水面平衡。送电预热后，检査差压变送器的零位，不符时可调变送器的调零电位器，使之输出为4mA，调好零位后，关闭平衡阀门。此时抬高与变送器H端相连的水准瓶，以改变两个水准瓶的水面垂直距离，并使其为最大测量量程，看差压变送器的输出是否为20mA，否则调差压量程使输出为20mA.零位和满量程合乎要求，再改变水准瓶的水面垂直距离，看中间各量程是否超差。正常后再进行迁移调整工作。正、负迁移的调整视差压变送器的用途而定，通常情况下：测开口容器的液位用正迁移，测封闭容器的液位用负迁移。只是涉及抬高哪只水准瓶的问题。在迁移时应该哪个水准瓶升降？应根据正、负迁移情况来定。但都是以一个水准瓶的水面作为基准点，将另一个水准瓶沿标尺上下移动，两个水准瓶的水面距离（可从标尺上读数），即为液位H值，也即差压△P值。根据差压变送器量程把移动的那个水准瓶移到液位最高点（或最低点），然后调整迁移使之合乎要求。 自动控制网www.eadianqi.com版权所有 对测量其他液体及工况下的水位时，差压变送器应该按其实际密度来计算量程后模拟校验。 |
