1. 工作原理 增量式光电编码器能够把回转件的旋转方向、旋转角度和旋转速度准确检测出来,图4-2是它的工作原理图。 这种光电编码器的测量精度取决于它所能分辨的最小角度,即取决于窄缝数n。 分辨角a =360/n 分辨角k =1/n 2、位置和转速测量

1. 工作原理

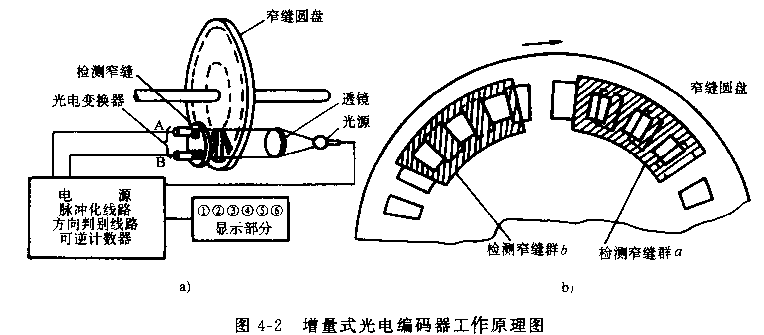

增量式光电编码器能够把回转件的旋转方向、旋转角度和旋转速度准确检测出来,图4-2是它的工作原理图。 自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

这种光电编码器的测量精度取决于它所能分辨的最小角度,即取决于窄缝数n。 自动控制网www.eadianqi.com版权所有

分辨角          a =360°/n

本文来自www.eadianqi.com

分辨角          k =1/n       自动控制网www.eadianqi.com版权所有

2、位置和转速测量 自动控制网www.eadianqi.com版权所有
