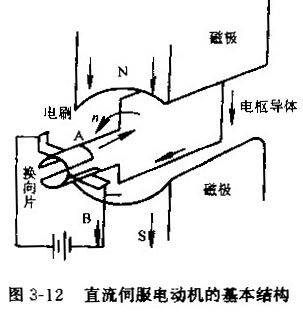

1、直流伺服电动机的基本结构 自动控制网www.eadianqi.com版权所有 图为直流伺服电动机的结构，主要包括定子、转子、电刷与换向片三个部分 本文来自www.eadianqi.com
2. 直流伺服电动机的分类 自动控制网www.eadianqi.com版权所有
1）根据电动机本身结构的不同，可分为以下几类： 本文来自www.eadianqi.com
本文来自www.eadianqi.com

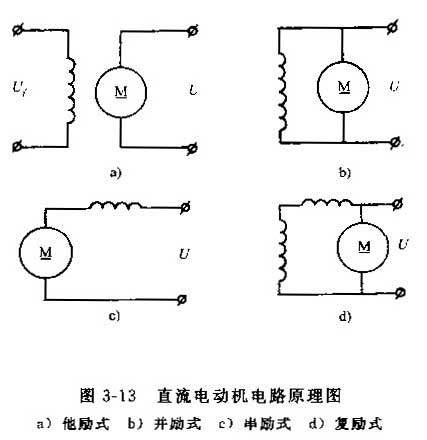

自动控制网www.eadianqi.com版权所有 自动控制网www.eadianqi.com版权所有 2）根据直流电动机对励磁绕组的励磁方式不同，可分为他励式、并励式、串励式和复励式四种。 本文来自www.eadianqi.com

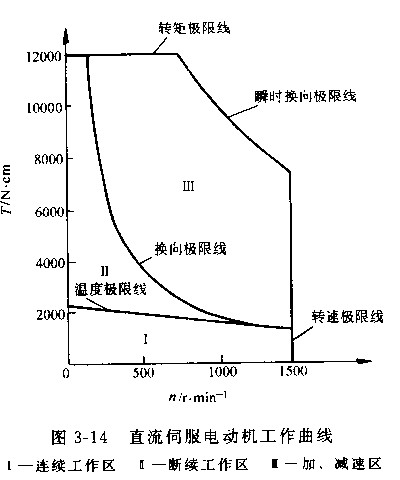

（1）转矩－速度特性曲线 又叫工作曲线。 本文来自www.eadianqi.com

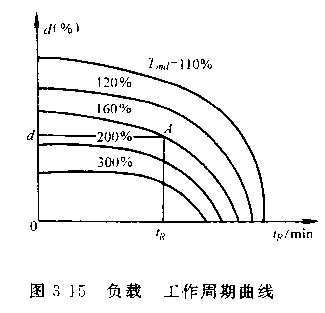

（2）负载－工作周期曲线 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com 4. 直流伺服电动机的选用 本文来自www.eadianqi.com 1）电动机的输出功率应满足机床最大功率的要求； 自动控制网www.eadianqi.com版权所有 2）电动机的额定转矩应满足各种情况下的机床负载转矩的要求； 本文来自www.eadianqi.com 3）最高转速应满足机床快速要求； 自动控制网www.eadianqi.com版权所有 4）电动机转子转动惯量应与负载转动惯量相匹配。 自动控制网www.eadianqi.com版权所有 |
3. 直流伺服电动机的特性参数
