由于单片机的P0口经常用作数据线或低8位地址线；P2口用作高8位地址线，P3口的第2功能更为重要，所以只有P1口能用作真正的数据I/O口来使用，但是，在很多场合，仅使用P1口来作为数据I/O口是不够的，这是就需要扩展I/O口。 自动控制网www.eadianqi.com版权所有 当所需扩展的外部1/O口数量不多时，可以使用常规的逻辑电路、锁存器进行扩展。这一类的外围芯片一般价格较低而且种类较多，常用的如：74LS377、74LS245、74LS373、74LS244、74LS273、74LS577、74LS573。 本文来自www.eadianqi.com 1、输入接口扩展 本文来自www.eadianqi.com

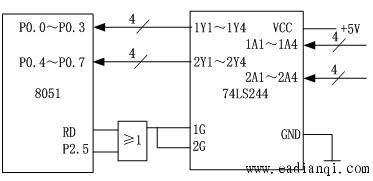

图1是利用74LS244进行简单输入接口扩展的连接图。 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有
 图1 74LS244系统扩展图  同时为低电平时，74LS244才能将输入端的数据送到8051的P0口，其中P2.5决定了74LS244的地址为：XX0X XXXX XXXX XXXXB。通常，我们选择的地址是DFFFH，则接口的输入操作程序如下：
MOV DPTR, #0DFFFH 本文来自www.eadianqi.com MOVX A, @DPTR 自动控制网www.eadianqi.com版权所有

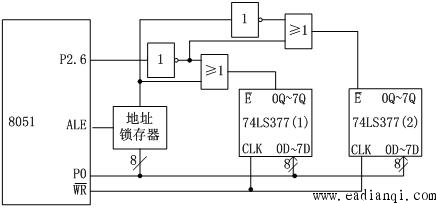

2、输出接口扩展 自动控制网www.eadianqi.com版权所有 图2是利用74LS377进行简单输出接口扩展的连接图。 本文来自www.eadianqi.com 图中利用P2.6（即A14）和A0对2块74LS377芯片进行选择。当P2.6=1、A0=0时选中74LS377(1)；当P2.6=1、A0=l时选中74LS377(2)。假设未用的地址线为“1”，则74LS377(1)的地址为0FFFEH，74LS377(2)的地址为0FFFFH。 本文来自www.eadianqi.com
74LS377(1)输出数据的操作指令如下： 自动控制网www.eadianqi.com版权所有
MOV DPTR, #0FFFEH 自动控制网www.eadianqi.com版权所有 MOV A, #DATA 本文来自www.eadianqi.com MOVX @DPTR, A 本文来自www.eadianqi.com  图2 74LS377系统扩展图 |
