常用的静态RAM芯片

时间:2015-09-22 12:35来源:www.eadianqi.com 编辑:自动控制网
目前,常用的SRAM芯片有6116()、6264(8K8)、62128(16K8)、62256(32K8)等。 1.6116 6116芯片为24引脚双列直插封装,容量为2K8位。如图1。其管脚图见2(a)。其中A0~A10为地址线, 为写选通信号,D0~D7为数据线,Vcc表示电源(十5V), 是片选信号,

目前,常用的SRAM芯片有6116()、6264(8K×8)、62128(16K×8)、62256(32K×8)等。

自动控制网www.eadianqi.com版权所有

1.6116

本文来自www.eadianqi.com

6116芯片为24引脚双列直插封装,容量为2K×8位。如图1。其管脚图见2(a)。其中A0~A10为地址线,为写选通信号,D0~D7为数据线,Vcc表示电源(十5V),是片选信号,低电平有效,GND接地,为数据输出允许信号。 自动控制网www.eadianqi.com版权所有


图1 6116芯片

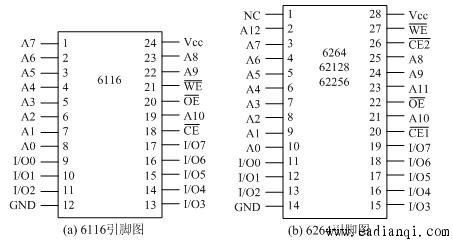

图2 6116和6264的引脚图

2.6264  自动控制网www.eadianqi.com版权所有

6264是8K×8位的静态RAM,它采用CMOS工艺制造,单一+5V供电,额定功耗200mW,典型读取时间200ns,封装形式为DIP28。其管脚图如图(b)所示。其中A0~A12为地址输入线,D0~D7为三态双向数据线,是片选信号输入线,低电平有效,是读选通信号输入线,低电平有效,是写选通信号输入线,低电平有效。 本文来自www.eadianqi.com
