单片机存储器编址技术

时间:2015-09-22 12:33来源:www.eadianqi.com 编辑:自动控制网
扩展后的存储器与片内存储器构成一个统一的地址空间,其结构可从下面的动画来了解。 编址就是给存储单元分配地址。使用系统提供的地址线,通过适当的连接,使得一个地址唯一对应存储器中一个存储单元。存储器芯片的选择有两种方法: 1.线选法----直接以系统

扩展后的存储器与片内存储器构成一个统一的地址空间,其结构可从下面的动画来了解。 自动控制网www.eadianqi.com版权所有

编址就是给存储单元分配地址。使用系统提供的地址线,通过适当的连接,使得一个地址唯一对应存储器中一个存储单元。存储器芯片的选择有两种方法:  本文来自www.eadianqi.com

1.线选法----直接以系统的地址作为存储芯片的片选信号。优点是简单不需增加额外电路,适用于小规模单片机系统的存储器扩展;缺点是存储空间不连续。

本文来自www.eadianqi.com

2.译码法---使用译码器对系统的高位地址进行译码,以其译码输出作为存储芯片的片选信号。优点是存储空间连续,适用于大容量多芯片存储器扩展;缺点是硬件设计需要增加译码器。

自动控制网www.eadianqi.com版权所有

3.译码器

本文来自www.eadianqi.com

译码法时需要采用译码芯片,常见译码芯片有:74LS139(双2-4译码器)和74LS138(3-8译码器)等,它们的CMOS型芯片分别是74HC139和74HC138。74LS138如图1所示。

本文来自www.eadianqi.com


图1 74LS138芯片

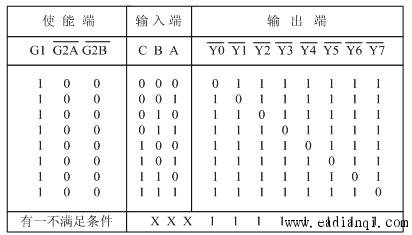

74LS138的真值表说明了其输入输出以及控制信号的关系,如图2所示。

本文来自www.eadianqi.com


图2 74LS138的真值表
