例1：利用串行口工作方式0扩展出8位并行I/O口，其中74LS164是串入并出芯片，驱动共阳LED数码管显示0~9。 本文来自www.eadianqi.com

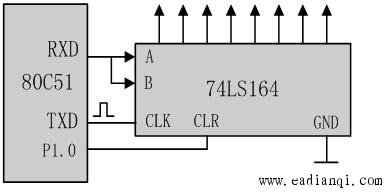

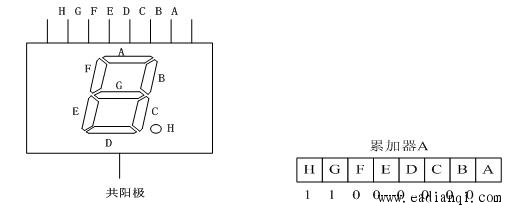

解：扩展的基本原理如图1所示 本文来自www.eadianqi.com  图1 串口方式0的扩展 本文来自www.eadianqi.com 编码原理如图2所示。 自动控制网www.eadianqi.com版权所有  图2 LED编码原理图 显示0-9数字的子程序如下所示。 自动控制网www.eadianqi.com版权所有 DSPLY:MOV DPTR, #TABLE 本文来自www.eadianqi.com
MOVC A, @A+DPTR 自动控制网www.eadianqi.com版权所有
MOV SBUF, A 自动控制网www.eadianqi.com版权所有 JNB TI, $ 自动控制网www.eadianqi.com版权所有 CLR TI 本文来自www.eadianqi.com RET 本文来自www.eadianqi.com TABLE:DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H ;0~9的数字编码 本文来自www.eadianqi.com 例2：双机通讯。如图3所示，将两块CS-III单片机实验板相连接，设置波特率为9600，连接发送机和接收机的TXD和RXD口，使发送机的TXD口连接收机的RXD口，接收机的RXD口连发送机的TXD口，并且连接两机的接地端。 本文来自www.eadianqi.com  图3 双机通讯示意图 解：串口通讯应用一般需要正确设置串口的工作方式，计算波特率，完成波特率设置的初始化和串行口初始化，以及相关的寄存器设置。串行通讯的流程图如图4所示。 本文来自www.eadianqi.com  图4 双机通信流程图 |
