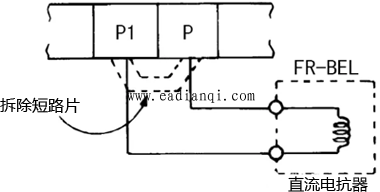

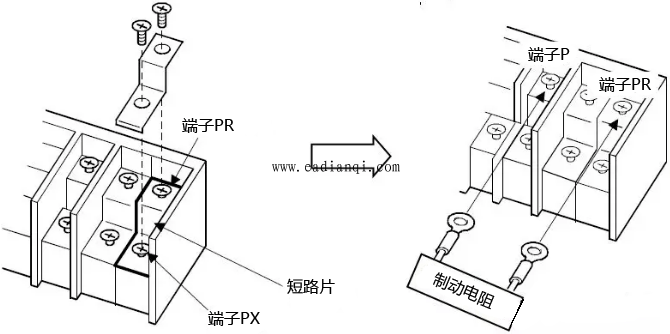

3、变频器选件的连接 变频器的选件较多，主要有外接制动电阻、FR-BU制动单元、FR-HC提高功率因数整流器、FR-RC能量回馈单元和改善功率因数直流电抗器等。下面就先介绍常用的外接制动电阻和直流电抗器的连接，其它选件的连接可参见三菱FR-A540型变频器使用手册。 ①外部制动电阻的连接  变频器外接制动电阻的连接 先将PR、PX端子间的短路片取下，然后用连接线将制动电阻与PR、P端子连接。 ②直流电抗器的连接  直流功率因数电抗器的连接 先将P1、P端子间的短路片取下，然后用连接线将直流电抗器与P1、P端子连接。 |
