PLC模拟量模板的接地要求

时间:2017-07-31 08:00来源:www.eadianqi.com 编辑:自动控制网
A、将传感器连接到模拟量输入模板 a、连接电隔离传感器隔离传感器不与本地的地电位连接(机壳接地),它们可处于浮接状态。 为了确保在受EMC严重影响的环境下不超出UCM的允许值(请参看具体模板参数),请将信号测量线路的M-与模板的MANA连接,如图1所示。 图1

A、将传感器连接到模拟量输入模板
a、连接电隔离传感器隔离传感器不与本地的“地电位”连接(机壳接地),它们可处于浮接状态。
为了确保在受EMC严重影响的环境下不超出UCM的允许值(请参看具体模板参数),请将信号测量线路的M-与模板的MANA连接,如图1所示。

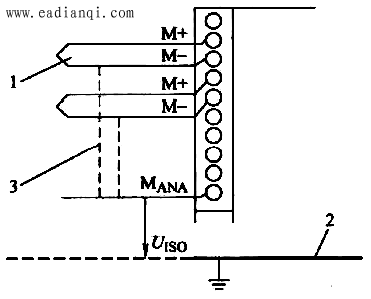

将隔离传感器连接到S7-400 <a href='http://www.eadianqi.com/zidonghua/PLC/' target='_blank'><u>PLC</u></a>电隔离AI模板
图1  将隔离传感器连接到电隔离AI模板
说明:1为电隔离传感器;2为外壳接地;3对于带MANA的模块,需要进行连接;M+为测量线路正极;M-为测量线路负极;MANA为模拟测量电路的参考电位;UISO为MANA与机壳接地间的电位差。
注意:当连接2线制传感器进行电流测量以及连接电阻类型的传感器时,请不要将M-连接到MANA。此规则也适用于已进行相应编程但尚未使用的输入。
b、非隔离传感器连接到模板 本文来自www.eadianqi.com
使用非隔离传感器时,必须将MANA连接到机壳接地 本文来自www.eadianqi.com

根据本地条件或干扰的不同,在本地分布的测量点之间可能出现电位差UCM,如果超过 UCM的允许值,则在测量点之间必须进行等电位连接,如图2所示。

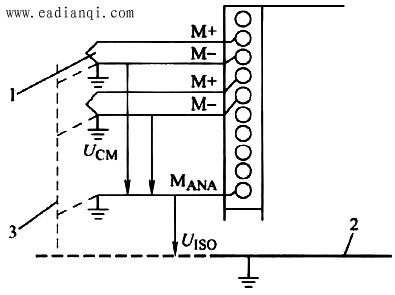

将非隔离传感器连接到S7-400 PLC的电隔离AI模板
图2  将非隔离传感器连接到电隔离AI模板
说明:1为非隔离传感器;2为机壳接地;3为等电位连接导线;M+为测量线路正极;M-为测量线路负极; MANA为模拟测量电路的参考电位;UISO为MANA与机壳接地间的电位差。
B、将负载/执行器连接到模拟量输出
对于隔离的模拟量输出模块,在测量电路MANA的参考点和机壳接地之间没有电气连接。如果在测量电路MANA的参考点和机壳接地之间出现电位差UISO,则必须使用隔离的模拟量输出模块。通过MANA端子和机壳接地之间的等电位连接导线,可确保UISO不超过允许值。
a、对负载/执行器连接到电压输出
◆ 负载到电压输出的4线制连接
采用4线负载电路可获得更高的精度。对S-和S+传感器线路直接接线并连接到负载。这样即可直接测量和修正负载电压。

自动控制网www.eadianqi.com版权所有

干扰和电压突降可能会在检测线路S-和模拟电路MANA的参考回路间产生电位差。此电 位差(UCM)不得超过允许值。任何超过限制值的电位差都会对模拟信号的精度产生不利影响,如图3所示。

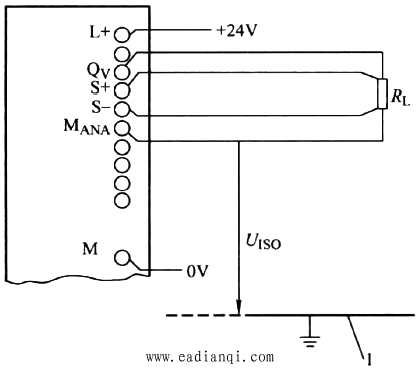

负载到S7-400 PLC的电隔离模拟量输出模块电压输出的4线制连接
图3  负载到电隔离模拟量输出模块电压输出的4线制连接
说明:1为外壳接地;L+为DC24V供电电压接线端;Qv为模拟量输出电压;S+为检测线路正极;S-为检测线路负极;MANA为模拟电路的参考电位;M为接地; UISO为MANA与机壳接地间的电位差
◆负载到电压输出的2线制连接
使用2线连接时,应在前连接器上将S+连接到Qv,将端子S连接到MANA。但这样达不到4线制连接的精度。而负载则连接到Qv和MANA端子,如图4所示。

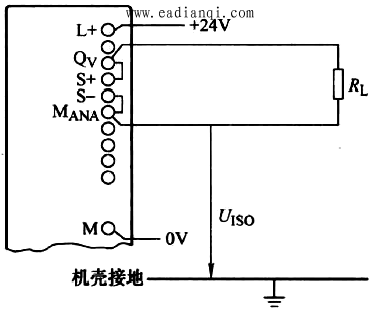

负载到S7-400 PLC的电隔离模拟量输出模块电压输出的2线制连接
