PLC CPU的接地连接

时间:2017-07-31 07:59来源:www.eadianqi.com 编辑:自动控制网
A、具有参考接地电位(0V) 如果系统已有参考接地电位方式构成的,则任何扰动电流都被释放到大地中去。 在S7-400 PLC的安装底板的最左侧,有一个金属连接片,同时左下角还有一个接地端子。正常情况下,将接地端子接地后,系统通过金属连接片实现了系统内部参考

A、具有参考接地电位(0V)
如果系统已有参考接地电位方式构成的,则任何扰动电流都被释放到大地中去。

自动控制网www.eadianqi.com版权所有

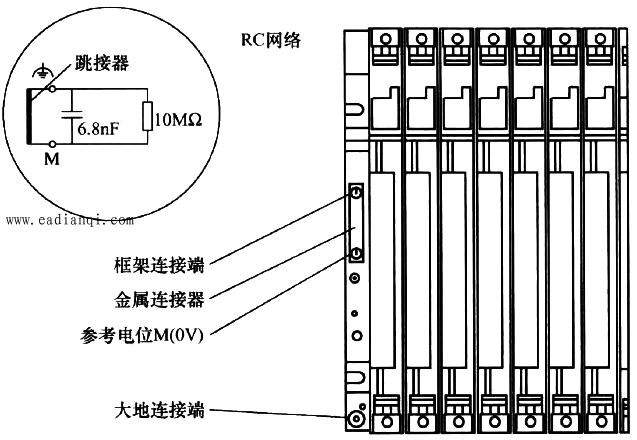

在S7-400 PLC的安装底板的最左侧,有一个金属连接片,同时左下角还有一个接地端子。正常情况下,将接地端子接地后,系统通过金属连接片实现了系统内部参考电位M(0V)通过金属连接片进行接地,如图1所示。
具有参考接地电位的S7-400 PLC结构
图1  具有参考接地电位的S7-400 PLC结构

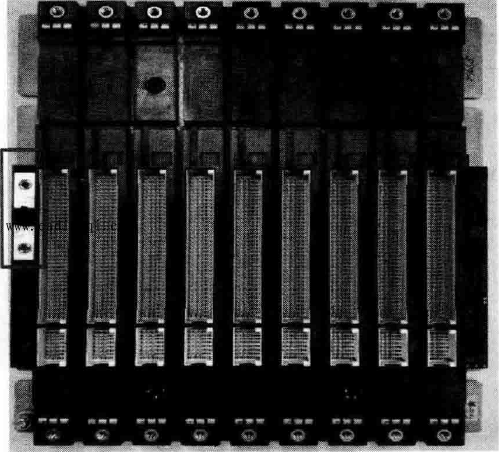

实物如图2所示。默认情况下,S7-400 PLC系统均采用该接地方式。
S7-400 PLC安装底板上的金属短接片
图2  S7-400 PLC安装底板上的金属短接片
B、没有参考接地电位(浮地方式)
如果在一个大型设备中,需要对地线的故障进行监测(例如在化学工业或者在电站项目中,常有这样的要求),则需要将S7-400 PLC系统采用浮地的方式,此时须将金属片拆除。

本文来自www.eadianqi.com

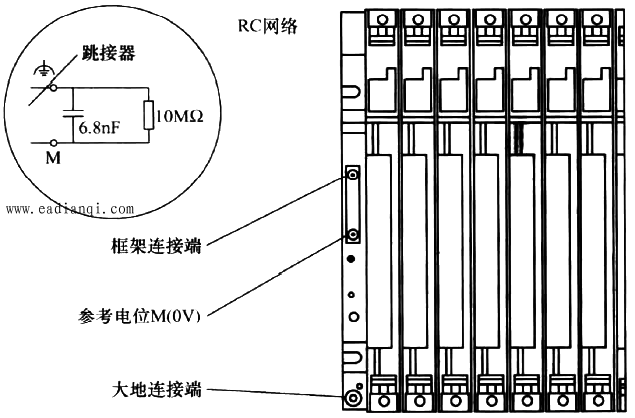

在浮地系统中,由于底板上参考接地电位M和“地”之间的金属片被拆掉,此时S7-400 PLC的参考电位M是通过RC网络后才接大地接地端的。此时将左下角的接地端子进行接地处理后,可以通过RC回路释放扰动电流,并可避免静电荷的产生,如图3所示。
没有参考接地电位的S7-400 PLC结构
图3  没有参考接地电位的S7-400 PLC结构
实物如图4所示。
S7-400 PLC安装底板上的金属短接片被拆掉
图4  S7-400 PLC安装底板上的金属短接片被拆掉
如果系统只希望在CR处与整个设备相连接,则此时各个ER都是以浮地的方式处理。(例如:如果一个ER是通过具有5V电源连接的IM连接到CR的,则该ER必须浮地)。
PG如果连接到一个浮地的S7-400 PLC系统时,必须通过下个RS-485中继器来连接。 自动控制网www.eadianqi.com版权所有
C、系统中存在隔离模板
如果S7-400 PLC系统中存在隔离的模板,则系统的参考电位(0V内部)和外部的负载电路的参考电位(0V外部)是隔离的,如图5所示。
隔离模板的低与系统地须隔离
图5  隔离模板的低与系统地须隔离
对于输出模板,如果有额外的负载电源,则此时该负载电源与系统电源有两种可能性:隔离的或非隔离的电源。

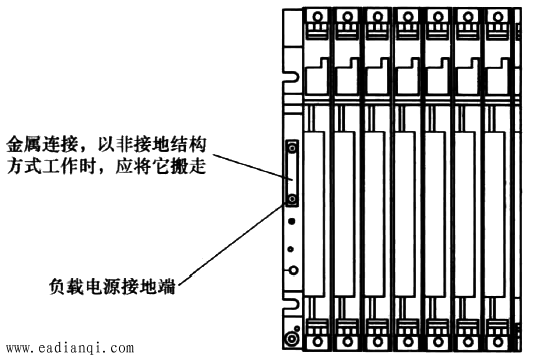

a、对于非隔离电源,则应将金属短接片保留,同时将系统地相连,如图6所示。
S7-400 PLC对于非隔离电源的接地方式
图6  对于非隔离电源的接地方式
b、对于隔离电源,则负载电源的地线不与系统内的任何地线进行连接。
