PLC在高频脉冲开关电源中的应用

时间:2017-05-21 10:01来源:www.eadianqi.com 编辑:自动控制网
现代,许多工业单位所使用的高频脉冲开关电源的控制系统大都由单片机编程实现控制的,但是,高频脉冲开关电源都是作为金属表面处理用电源,由金属表面处理工艺决定了,环境中必然存在大量的酸碱等腐浊性的气体,造成单片机工作不可靠的致命原因。

1 引言

  在国防设备生产单位广泛地使用着高频脉冲开关电源,在电镀行业,高频脉冲开关电源所使用的传统控制系统已逐渐不能满足控制要求,在控制生产中的不稳定性,故障率多,控制精度不高等弊端日益暴露出来,要改善传统电流的缺点,必须把专业为工业生产所设计的PLC引入到高频脉冲开关电源的控制系统中。

自动控制网www.eadianqi.com版权所有

2 控制系统的概述

自动控制网www.eadianqi.com版权所有

  现代,许多工业单位所使用的高频脉冲开关电源的控制系统大都由单片机编程实现控制的,但是,高频脉冲开关电源都是作为金属表面处理用电源,由金属表面处理工艺决定了,环境中必然存在大量的酸碱等腐浊性的气体,造成单片机工作不可靠的致命原因。则用plc取代单片机控制是势在必行。 本文来自www.eadianqi.com

  2.1工作原理

本文来自www.eadianqi.com

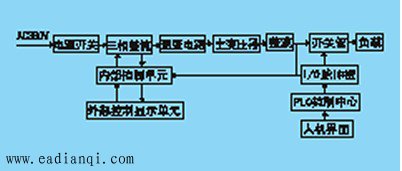

  工作原理框图如图1所示。

本文来自www.eadianqi.com

本文来自www.eadianqi.com

  三相380v市电经整流,加至由绝缘栅双极型晶体管igbt及纳米变压器组成的逆变主电路,转换成脉宽可调的高频交流(25khz),再经肖特基二极管整流器整流,转换成所需的低压直流电。plc的i/o脉冲输出摸块输出脉冲控制后级大功率开关管igbt,使低压平滑的直流电通过开关管igbt的开通与关断而形成脉冲电压/电流输出到负载。脉冲的频率可通过人机操作界面mpt设定不同的数值;本次设计脉冲输出的频率可以分时段输出,即在不同的时间段可设定不同的输出频率,满足生产复杂工艺产品的要求。

自动控制网www.eadianqi.com版权所有

3 在高频开关电源中的plc控制 自动控制网www.eadianqi.com版权所有

  3.1 硬件配置及控制算法

自动控制网www.eadianqi.com版权所有

  在设计中,我们采用了omron公司的cqm1h--cpu51型的plc,脉冲i/o板为cqm1h-plb21型,

自动控制网www.eadianqi.com版权所有

  实现脉冲输出控制;人机界面选用mpt002-g4x-v1型,实现频率的设置和时间段的设定。选用cqm1-oc222型摸块,作为开关量i/o输出摸块。 本文来自www.eadianqi.com

  在本次设计中, 我们设计了10个工作时间段进行输出控制,

自动控制网www.eadianqi.com版权所有

  即在生产控制过程中,用户可通过mpt设定输出频率的时间段可以从1-10段之间任意设置,每段的频率可以从10hz-50khz任意设置,在工作中mpt将显示电源当前工作的时间段号和电源工作的总时间。plc控制脉冲输出流程图如图2所示:
