基于PLC远程访问的应用

时间:2017-05-21 09:59来源:www.eadianqi.com 编辑:自动控制网
在以可编程序控制器(plc)为工业控制系统的生产设备中,往往建立了服务器-客户机的网络结构,两者之间的数据远程访问广泛的进行。现以gefanuc公司90系列的编程软件cimplicity为例,对它的远程访问功能加以介绍。

1 引言

  在以可编程序控制器(PLC)为工业控制系统的生产设备中,往往建立了服务器-客户机的网络结构,两者之间的数据远程访问广泛的进行。现以gefanuc公司90系列的编程软件cimplicity为例,对它的远程访问功能加以介绍。 自动控制网www.eadianqi.com版权所有

2 远程访问 自动控制网www.eadianqi.com版权所有

  ge fanuc 公司的cimplicity hmi软件是基于microsoft windows nt和windows95的产品,使用windows nt或windows 95的远程访问特性就可以让一个在客户机上运行cimplicity hmi软件的用户通过调制解调器访问服务器上的cimplicity hmi工程数据。下面介绍其具体的步骤。 自动控制网www.eadianqi.com版权所有

3 远程访问的设置步骤

自动控制网www.eadianqi.com版权所有

  3.1 服务器的设置(windows nt)

自动控制网www.eadianqi.com版权所有

  对于一个运行windows nt和cimplicity hmi服务器软件的服务器,需要安装远程访问服务,然后配置远程访问服务器,使之自动启动,然后用户从客户机拨号登录。 自动控制网www.eadianqi.com版权所有

  (1) 安装远程访问服务

本文来自www.eadianqi.com

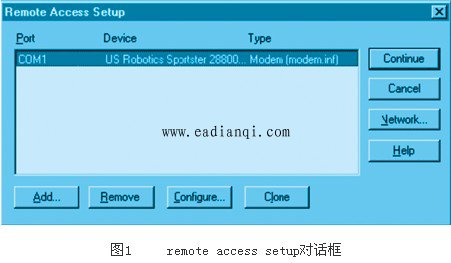

  先打开control panel,双击network图标,在network对话框中选择services属性页,点按add。在select network service对话框中从服务列表中选择remote access service,然后点按ok。计算机就会开始安装了。软件安装完成之后,remote access setup对话框自动打开,如图1所示: 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

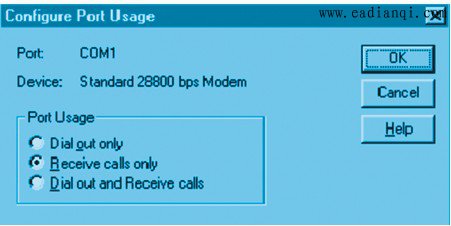

  选择configure,configure port usage对话框打开如下。

自动控制网www.eadianqi.com版权所有

  对于服务器,port usage的最小选择是receive calls only。为调制解调器选择了端口用法后即可点击ok返回。 自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

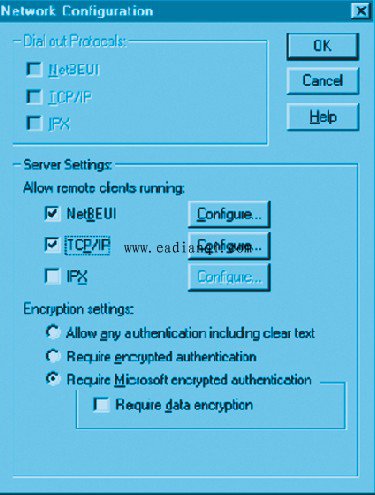

  再选择network。network configuration对话框打开。 本文来自www.eadianqi.com
