PLC控制系统的软件设计方法

时间:2015-09-24 07:54来源:www.eadianqi.com 编辑:自动控制网
1、系统对软件设计基本要求 (1)与生产工艺结合紧密。 (2)与硬件控制系统结合紧密。 (3)设计人员需具备计算机和自动控制的双重知识。 2、系统软件设计的内容 一般包括: 参数表的定义、程序框图绘制、程序的编制 和 程序说明书编写 四项内容。 (1)参

1、系统对软件设计基本要求

(1)与生产工艺结合紧密。 自动控制网www.eadianqi.com版权所有

(2)与硬件控制系统结合紧密。 自动控制网www.eadianqi.com版权所有

(3)设计人员需具备计算机和自动控制的双重知识。 本文来自www.eadianqi.com

2、系统软件设计的内容

本文来自www.eadianqi.com

一般包括:参数表的定义、程序框图绘制、程序的编制程序说明书编写四项内容。 自动控制网www.eadianqi.com版权所有

(1)参数表的定义。 本文来自www.eadianqi.com

参数表的定义包括对输入信号表,输出信号表,中间标志表和存储单元表的定义。 本文来自www.eadianqi.com

(2)程序框图的绘制:程序框图是指依据工艺流程而绘制的控制过程框图。 自动控制网www.eadianqi.com版权所有

(3)程序的编制。

本文来自www.eadianqi.com

(4)程序说明书的编写。

自动控制网www.eadianqi.com版权所有

3、梯形图的特点及绘制原则

◆ 梯形图按自上而下、从左到右的顺序排列。每个继电器线圈为一个逻辑行,即一层阶梯。每一个逻辑行起于左母线,然后是触点的连接,最后终止于继电器线圈或右母线。
◆ 在梯形图中某个编号继电器线圈只能出现一次,而继电器触点(常开或常闭)可无限次引用。

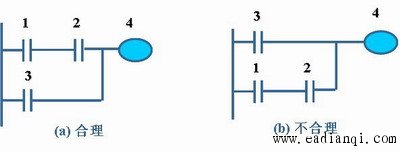

◆ 在每一逻辑行中,串联触点多的支路应放在上方。如果将串联触点多的支路放在下方,则语句增多,程序变长。

本文来自www.eadianqi.com

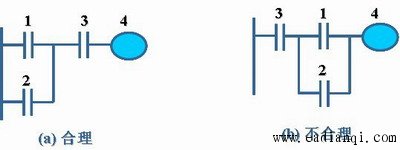

◆ 在每一个逻辑行中,并联触点多的支路应放在左边。如果将并联触点多的电路放在右边,则语句增多、程序变长。

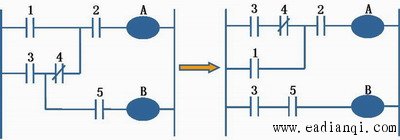

◆ 梯形图中,不允许一个触点上有双向“电流”通过。对于这样的梯形图,应根据其逻辑功能作适当的等效变换。

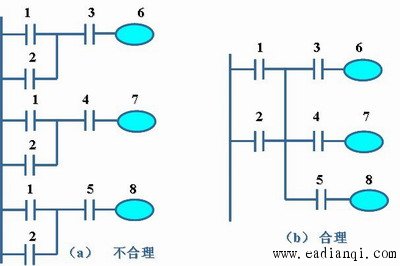

◆ 梯形图中,当多个逻辑行都具有相同条件时,为了节省语句数量,常将这些逻辑行合并。

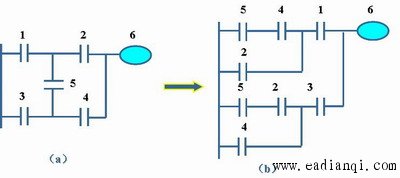

◆ 如果电路结构复杂,用ALD、OLD等指令难以处理时,可以重复使用一些触点改成等效电路,再进行编程。
