顺序控制是针对具有两个以上的顺序动作过程，它有四种结构：

自动控制网www.eadianqi.com版权所有

1、单流程结构

本文来自www.eadianqi.com

图1 单流程结构示意图

例：彩灯的顺序控制 自动控制网www.eadianqi.com版权所有

图2 彩灯的顺序控制结构图 自动控制网www.eadianqi.com版权所有

2、并联分支结构 本文来自www.eadianqi.com

一个顺序控制状态流必须分成2个或多个不同分支控制状态流。此时，所有的分支控制状态流必须同时激活。 本文来自www.eadianqi.com

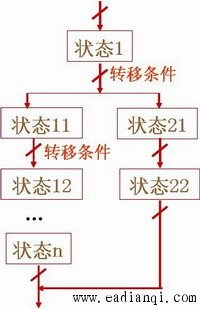

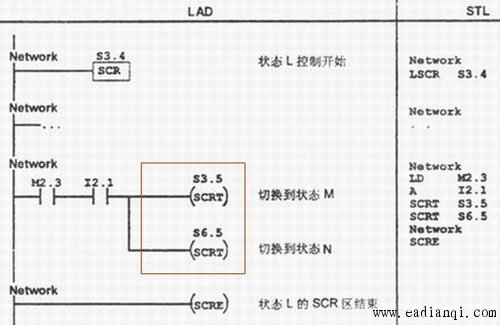

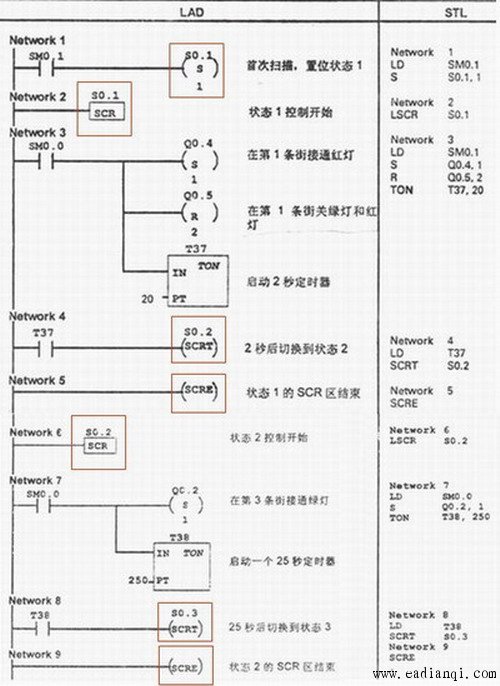

图3 并联分支结构与分支结构交通灯顺序控制 本文来自www.eadianqi.com

3、选择分支 自动控制网www.eadianqi.com版权所有

在有些情况下，一个控制流可能转入多个可能的控制流置某一个，到底进入哪一个，取决于控制流前面的转移条件。 自动控制网www.eadianqi.com版权所有

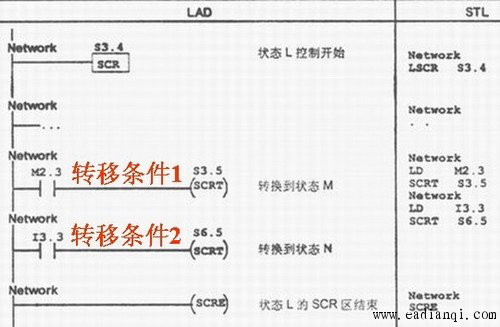

图4 选择分支结构及程序

4、合并结构 自动控制网www.eadianqi.com版权所有

当多个控制流产生类似结果时，可以把这些控制流合并成一个控制流，此时，所有的控制流必须都是完成的，才能执行下一个状态。

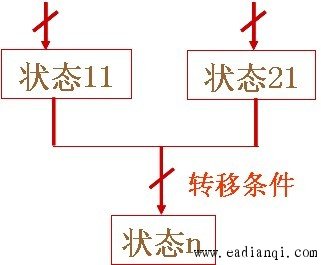

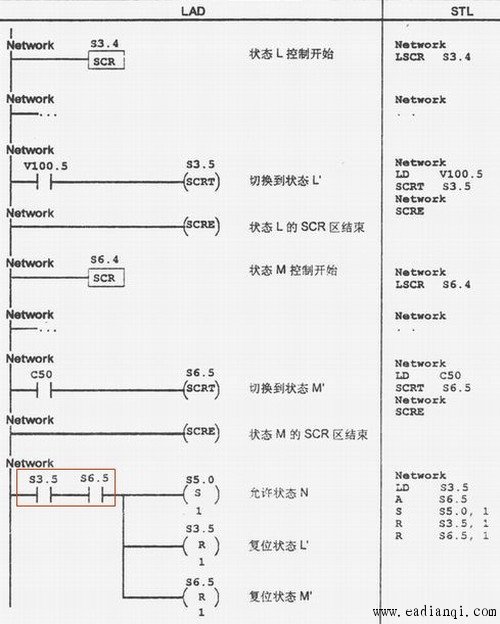

图5 合并结构及程序 本文来自www.eadianqi.com
