PLC的定时器有一定的定时设定范围。如果需要超出定时设定范围，可通过几个定时器串联，或者将定时器和计数器串联使用，达到扩充设定值的目的。图1所示为定时器的扩展电路。图中通过两个定时器的串联使用，可以实现延时1300 s。在图中T0的设定值为800 s，T1的设定值为500 s。当X000闭合时，T0就开始计时，当到达800 s时，T0的动合触点闭合，使T1得电开始计时，再延时500 s后，T1的动合触点闭合，Y000线圈得电，共延时1300 s。多个定时器的串级组合的总延时时间为各定时器设定值之和。 自动控制网www.eadianqi.com版权所有

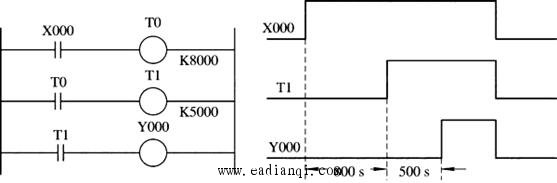

本文来自www.eadianqi.com 图1 定时器的串级组合 本文来自www.eadianqi.com |
