液压泵的作用和工作原理

时间:2015-02-06 08:59来源:www.eadianqi.com 编辑:自动控制网
液压泵的作用是将机械能转化为液体的压力能。按其结构不同,可分为齿轮泵、叶片泵、柱塞泵和螺杆泵等,典型产品如图: 图1 液压泵 以单柱塞泵为例说明液压泵的基本工作原理,如下图。偏心轮1由电动机等动力源带动旋转,柱塞2在偏心轮和弹簧3的作用下在缸体内

液压泵的作用是将机械能转化为液体的压力能。按其结构不同,可分为齿轮泵、叶片泵、柱塞泵和螺杆泵等,典型产品如图:

本文来自www.eadianqi.com

图1 液压泵

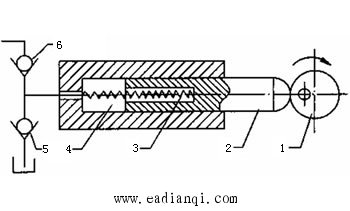

以单柱塞泵为例说明液压泵的基本工作原理,如下图。偏心轮1由电动机等动力源带动旋转,柱塞2在偏心轮和弹簧3的作用下在缸体内左右移动。柱塞2右移时,缸体中的密封工作腔4容积变大,产生真空,油箱中的油液在大气压力的推动下打开吸液阀5,进入工作腔4;柱塞左移时,缸体中的工作腔变小,油液被强迫通过排液阀6进入系统中。当偏心轮连续旋转时,就可以周而复始地重复上述过程。 本文来自www.eadianqi.com

图2 液压泵工作原理

自动控制网www.eadianqi.com版权所有

在国标中规定的各种液压泵的图形符号如下:

自动控制网www.eadianqi.com版权所有

表1 液压泵的图形符号
名称 单向定量泵 双向定量泵 单向变量泵 双向变量泵
图形符号



本文来自www.eadianqi.com

其中:

本文来自www.eadianqi.com

定量——指泵的输出流量不可调节

本文来自www.eadianqi.com

变量——指泵的输出流量可调节 自动控制网www.eadianqi.com版权所有

单向——正常工作时,液压油流向不可改变

本文来自www.eadianqi.com

双向——正常工作时,液压油流向可以改变 自动控制网www.eadianqi.com版权所有
