调节阀的流量特性

时间:2015-02-05 15:06来源:www.eadianqi.com 编辑:自动控制网
调节阀的流量特性是指被调介质流过阀门的相对流量与阀门的相对开度(相对位移)之间的关系,即 (4) 式中 相对流量,即控制阀某一开度流量与全开时流量之比。 相对开度,即控制阀某一开度行程与全开时行程之比。 为了便于分析,先将阀前后压差固定,然后再

    调节阀的流量特性是指被调介质流过阀门的相对流量与阀门的相对开度(相对位移)之间的关系,即

自动控制网www.eadianqi.com版权所有

    (4) 自动控制网www.eadianqi.com版权所有

    式中——相对流量,即控制阀某一开度流量与全开时流量之比。

自动控制网www.eadianqi.com版权所有

    ——相对开度,即控制阀某一开度行程与全开时行程之比。

自动控制网www.eadianqi.com版权所有

    为了便于分析,先将阀前后压差固定,然后再引伸到实际工作情况,于是有固有流量特性与工作流量特性之分。

自动控制网www.eadianqi.com版权所有

    一、调节阀的理想流量特性

自动控制网www.eadianqi.com版权所有

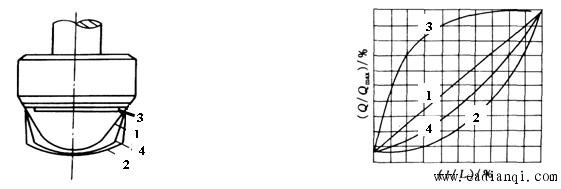

    在将控制阀前后压差固定时得到的流量特性称为固有流量特性。它取决于阀芯的形状。

自动控制网www.eadianqi.com版权所有

    (1)直线特性

本文来自www.eadianqi.com

    (2)等百分比特性

本文来自www.eadianqi.com

    (3)快开特性

自动控制网www.eadianqi.com版权所有

    (4)抛物线特性 本文来自www.eadianqi.com



本文来自www.eadianqi.com

    二、调节阀的工作流量特性

本文来自www.eadianqi.com

    实际使用时,调节阀装在具有阻力的管道系统中。管道对流体的阻力随流量而变化,阀前后压差也是变化的,这时流量特性会发生畸变。 自动控制网www.eadianqi.com版权所有

    1.管道串联时的工作流量特性 本文来自www.eadianqi.com

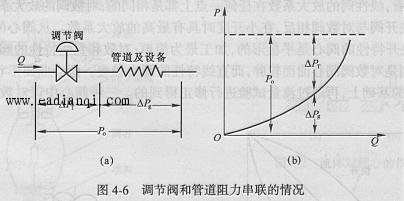

    如图,管道系统总压力ΔP等于管路系统的压降ΔPG与控制阀的压降ΔPT之和。

本文来自www.eadianqi.com



本文来自www.eadianqi.com

    从串联管道中调节阀两端压差△PT的变化曲线可看出,调节阀全关时阀上压理最大,基本等于系统总压力;调节阀全开时阀上压力降至最小。

自动控制网www.eadianqi.com版权所有

    为了表示调节阀两端压差△PT的变化范围,以阀权度s表示调节阀全开时,阀前后最小压差△PTmin与总压力△P之比。 自动控制网www.eadianqi.com版权所有

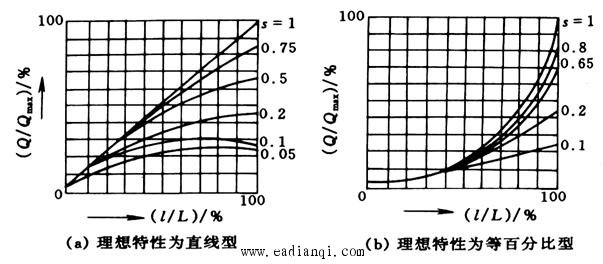

    以Qmax表示串联管道阻力为零时(s=1),阀全开时达到的最大流量。可得串联管道在不同s值时,以自身Qmax作参照的工作流量特性。 本文来自www.eadianqi.com

     自动控制网www.eadianqi.com版权所有

    结论: 本文来自www.eadianqi.com

    (1)串联管道使调节阀的流量特性发生畸变。

本文来自www.eadianqi.com

    (2)串联管道使调节阀的流量可调范围降低,最大流量减小。

自动控制网www.eadianqi.com版权所有

    (3)串联管道会使调节阀的放大系数减小,调节能力降低,s值低于0.3时,调节阀能力基本丧失。 本文来自www.eadianqi.com
