气动调节阀结构、类型和工作原理

时间:2015-02-05 15:05来源:www.eadianqi.com 编辑:自动控制网
执行器是自动控制系统中的重要组成部分,它将控制器送来的控制信号转换成执行动作,从而操纵进入设备的能量,将被控变量维持在所要求的数值上或一定的范围内。 执行器有自动调节阀门、自动电压调节器、自动电流调节器、控制电机等。其中自动调节阀门是最常见
   执行器是自动控制系统中的重要组成部分,它将控制器送来的控制信号转换成执行动作,从而操纵进入设备的能量,将被控变量维持在所要求的数值上或一定的范围内。

    执行器有自动调节阀门、自动电压调节器、自动电流调节器、控制电机等。其中自动调节阀门是最常见的执行器,种类繁多。 自动控制网www.eadianqi.com版权所有

    自动调节阀按照工作所用能源形式可分为:

本文来自www.eadianqi.com

    电动调节阀:电源配备方便,信号传输快、损失小,可远距离传输;但推力较小。

自动控制网www.eadianqi.com版权所有

    气动调节阀:结构简单,可靠,维护方便,防火防爆;但气源配备不方便。 本文来自www.eadianqi.com

    液动调节阀:用液压传递动力,推力最大;但安装、维护麻烦,使用不多。

自动控制网www.eadianqi.com版权所有

    工业中使用最多的是气动调节阀和电动调节阀。

自动控制网www.eadianqi.com版权所有

    气动调节阀是由气压信号控制的阀门。

自动控制网www.eadianqi.com版权所有

     自动控制网www.eadianqi.com版权所有

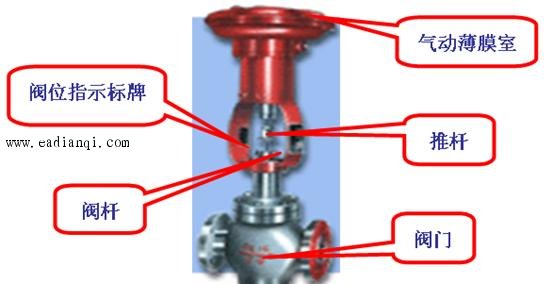

    气动调节阀的结构与分类

自动控制网www.eadianqi.com版权所有

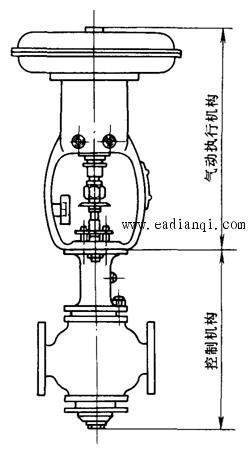

    气动调节阀由执行机构和控制机构(阀)两部分组成。

本文来自www.eadianqi.com

    执行机构是推动装置,它是将信号压力的大小转换为阀杆位移的装置。

本文来自www.eadianqi.com

    控制机构是阀门,它将阀杆的位移转换为流通面积的大小。

自动控制网www.eadianqi.com版权所有

     自动控制网www.eadianqi.com版权所有

    1.执行机构 自动控制网www.eadianqi.com版权所有

    执行机构按调节器输出的控制信号,驱动调节机构动作。气动执行机构的输出方式有角行程输出和直行程输出两种。 自动控制网www.eadianqi.com版权所有

    2.调节机构

本文来自www.eadianqi.com

    调节机构就是阀门,是一个局部阻力可以改变的节流元件。根据不同的使用要求,阀门的结构型式很多。 本文来自www.eadianqi.com
