黑箱法的基本原理

时间:2015-09-19 17:39来源:www.eadianqi.com 编辑:自动控制网
将所要实现给定功能的机电系统看作为一个未知内部功能结构、功能载体的黑箱,通过对输入量和输出量的分析,逐步掌握输入和输出的基本特征和转换关系,寻求能实现这种基本特征和转换关系的工作原理和功能载体。 物料:固体、液体、气体等任何物体; 能量:机

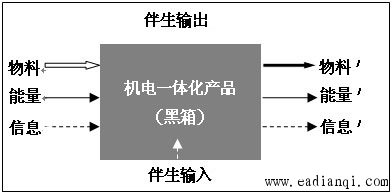

     将所要实现给定功能的机电系统看作为一个未知内部功能结构、功能载体的“黑箱”,通过对输入量和输出量的分析,逐步掌握输入和输出的基本特征和转换关系,寻求能实现这种基本特征和转换关系的工作原理和功能载体。

     物料:固体、液体、气体等任何物体;
     能量:机械能、电能、热能、化学能、光能等;
     信息:数据、指示值、测量值、控制信号、波形等。
     物料的转换指如何将毛坯、半成品转换成成品;
     能量的转换指如何将其它形式的能量转换成机械能或机械能变成其它形式能量;
     信息的传输或转换指将物理量的测量和显示、控制信号的传递等。
     功能元实施原理方案的选择
     各种功能实施的基础:以自然科学原理为基础的技术效应,例如以物理学为主要技术基础的力学、机械学、电学、磁学、光学等原理广泛应用于工程技术的各个领域,即所谓的物理效应。 本文来自www.eadianqi.com
     实施的要点:同一种功能可以用不同的技术效应来实现,选出最佳的功能元实施原理方案,有以下途径可以参考:
     参考资料、专利、产品;
     利用创造性思维;
     利用设计目录。
