射线检测技术

时间:2015-02-07 12:36来源:www.eadianqi.com 编辑:自动控制网
1、射线检测技术简介 利用射线(x射线、Y射线、中子射线等)穿过材料或工件时的强度衰减,检测其内部结构不连续性的技术称为射线检测。射线检测诊断使用的射线主要是x射线、Y线和其他射线。射线检测诊断成债主要有实时成像技术、背散射成像技术、CT技术等。
   1、射线检测技术简介

    利用射线(x射线、Y射线、中子射线等)穿过材料或工件时的强度衰减,检测其内部结构不连续性的技术称为射线检测。射线检测诊断使用的射线主要是x射线、Y线和其他射线。射线检测诊断成债主要有实时成像技术、背散射成像技术、CT技术等。该技术的优点主要有几乎适用于所有材料、射线底片能长期存档备查,便于分析事故原因、对被测物体无破坏,无污染。局限性在于检查的厚度受到限制、难于发现垂直射线方向的薄层缺陷、检测费用比较高、射线对人体有害,需作特殊防护等几个方面。

自动控制网www.eadianqi.com版权所有

    2、射线检测技术原理

自动控制网www.eadianqi.com版权所有

    当射线入射到物体时,射线的光子将与原子发生一系列相互作用,导致透射射线减弱,低于入射射线强度,即射线在穿过物体时强度发生了衰减。射线衰减的程度除了相关于射线的能量外,还直接相关于被透照物体的性质、厚度、密度等,如果物体局部区域存在缺陷,它将改变物体对射线的衰减,引起透射射线强度的变化,这样,采用一定的检测器(例如,射线照相中采用胶片)检测透射射线强度,就可以判断物体中是否存在缺陷。 自动控制网www.eadianqi.com版权所有

    3、射线检测设备与技术

自动控制网www.eadianqi.com版权所有

    现代工业射线照相检验设备器材的三要素是射线源、胶片和金属增感屏。 自动控制网www.eadianqi.com版权所有

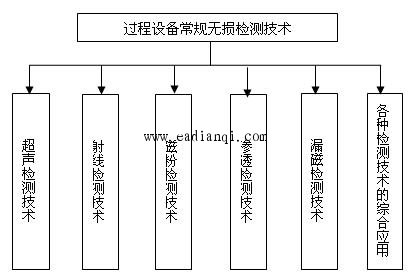

    检测技术主要有CR技术、射线实时成像检验技术、射线CT技术、康普顿散射成像检测技术。各检测技术简介见图1。 自动控制网www.eadianqi.com版权所有


4、射线检测评价标准 本文来自www.eadianqi.com

    目前,国内外制定的射线检验方面的标准,按内容可分为射线照相检验技术(或方法:标准、射线照相检验质量控制标准、射线照相检验参考底片标准、射线照相检验的术语和器材方面的标准等。对于一般的射线照相检验人员,需要深入理解和掌握的主要是关于射线用相检验技术标推及射线照相检验质量控制标难。由于射线照相检验技术和射线照相检验质量控制的内容常常是连贯的,因此在射线照相检验技术标准中总是包括了主要的质量控制内容。也有一些射线照相检验标准,同时包含了质量控制标准的内容。

自动控制网www.eadianqi.com版权所有

    中国的射线照相检验技术标准主要可分为国家标准(GB)、国家军用标准(GJB)、行业(部门)标准、企业标准。从目前的情况看,中国的射线检测标准系列正在不断完善过超中,近年,各方面的标准正在修订或制定,以适应射线检测技术的发展。

自动控制网www.eadianqi.com版权所有
