比值控制系统的结构类型

时间:2015-02-07 12:19来源:www.eadianqi.com 编辑:自动控制网
1.开环比值控制系统 如图Q1是主流量,Q2是副流量。流量变送器FT检测主物料流量Q1;由控制器FC及安装在从物料管道上的阀门来控制副流量Q2。 此控制方案的优点是结构简单、成本低。缺点是无抗干扰能力,当副流管线压力等改变时,不能保证所要求的比值。 2.单

    1.开环比值控制系统

    如图Q1是主流量,Q2是副流量。流量变送器FT检测主物料流量Q1;由控制器FC及安装在从物料管道上的阀门来控制副流量Q2。 本文来自www.eadianqi.com

    此控制方案的优点是结构简单、成本低。缺点是无抗干扰能力,当副流管线压力等改变时,不能保证所要求的比值。

本文来自www.eadianqi.com

     自动控制网www.eadianqi.com版权所有



自动控制网www.eadianqi.com版权所有

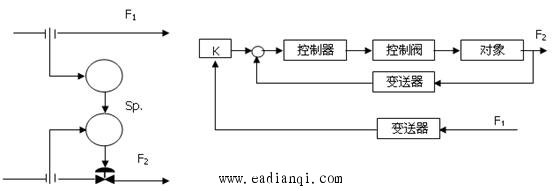

    2.单闭环比值控制系统

自动控制网www.eadianqi.com版权所有

    单闭环比值控制系统是为了克服开环比值系统存在的不足,在开环比值控制系统的基础上,增加一个副流量的闭环控制系统。即实现副流量跟随主流量变化而变化,又可克服副流量本身干扰对比值的影响。 本文来自www.eadianqi.com

     本文来自www.eadianqi.com

    该系统存在的问题: 本文来自www.eadianqi.com

    1.由于主流量不受控制,所以总物料量不固定,不适合负荷变化幅度大的场合。

自动控制网www.eadianqi.com版权所有

    2.无法保证动态比值。

自动控制网www.eadianqi.com版权所有

    单闭环比值控制系统与串级控制系统的区别:

自动控制网www.eadianqi.com版权所有

    单闭环比值控制系统的主流量相当于串级控制系统的主参数,而主流量没有构成闭环系统,F2的变化并不影响到F1。 本文来自www.eadianqi.com

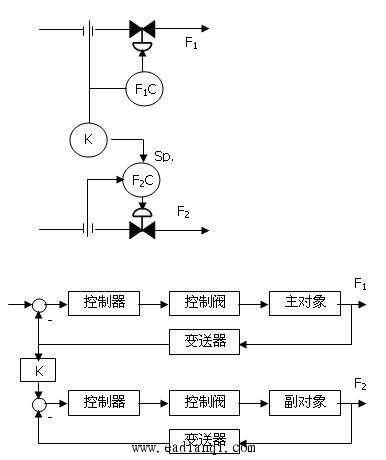

    3.双闭环比值控制系统

自动控制网www.eadianqi.com版权所有



自动控制网www.eadianqi.com版权所有

    1.双闭环比值控制系统是克服单闭环比值控制系统主流量不受控,生产负荷在较大范围内波动的不足,在单闭环比值控制系统的基础上,增设了主流量控制回路,克服了主流量干扰的影响。

本文来自www.eadianqi.com

    2.实现精确的流量比值关系(动态比值),确保两物料总量基本不变。

本文来自www.eadianqi.com

    3.提降负荷比较方便,只需缓慢主流量控制器的给定,就可以提降主流量,副流量自动跟踪提降,并保持比值不变。

自动控制网www.eadianqi.com版权所有

    存在问题:需要防止共振的产生。

本文来自www.eadianqi.com

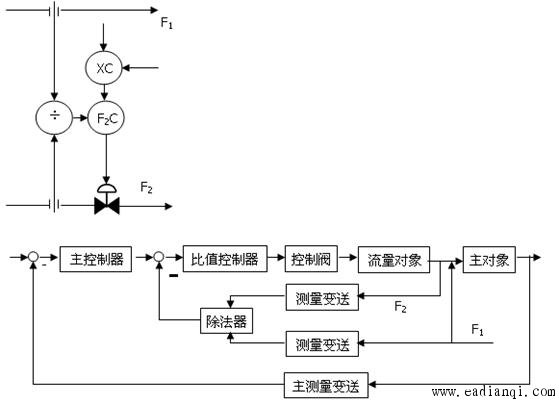

    4.变比值控制系统

自动控制网www.eadianqi.com版权所有

    定义:按照一定的工艺指标自行修正比值系数的变比值控制系统,也称串级比值控制系统。

本文来自www.eadianqi.com

    注意:第三参数必须可连续的测量变送,否则系统将无法实施。

自动控制网www.eadianqi.com版权所有

    举例:图3-7氧化炉温度对氨气—空气串级比值控制系统 本文来自www.eadianqi.com
