  在确定了过程控制系统工程化设计的主要内容以后,可分两步进行工程化设计,即立项报告设计和施工图的设计。
  一、立项报告的设计
  1.设计前的准备工作
  为了使设计的立项报告科学合理、切实可行,能够比较顺利地被审批通过,必须认真做好设计前的准备工作。
  (1)调查研究
  (2)规划目标
  (3)收集资料
  2.立项报告的设计
  1)系统控制方案的论证与确定;
  2) 说明采用了哪种技术标准与技术规范作为设计的依据;
  3)说明设计的分工范围 ;
  4)说明所设计的控制系统在同行业中的自动化水平以及新工艺、新技术的采用情况等 ;
  5)提供仪表设备汇总表、材料清单以及主要的供货厂家、供货时间与相应的价格,并和概算专业人员共同做出经费预算及使用情况的说明;
  6)提出参加该项工作的有关人员和完成该项工作所需时间以及存在的问题及解决的办法等;
  7)预测所设计的控制系统投入正常运行后所产生的经济效益.

  二、施工图的设计 本文来自www.eadianqi.com
  当立项报告设计的审批文件下达后,即可进行施工图的设计。施工图是进行施工用的技术文件与图纸资料,必须从施工的角度解决设计中的细节部分。现以常规仪表控制系统和集散控制系统(DCS)为例,简要介绍施工图的设计内容

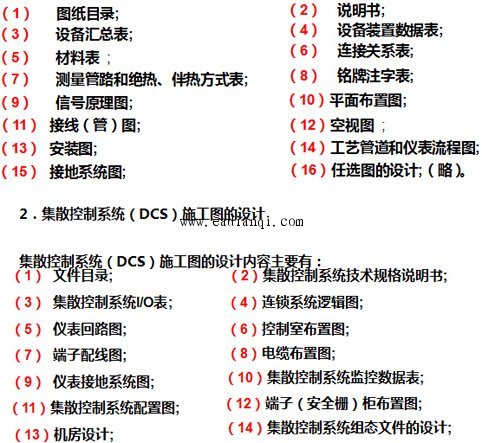

  1.常规仪表控制系统施工图的设计
